Union 3 Pièces Fileté Mâle Étanchéité Conique

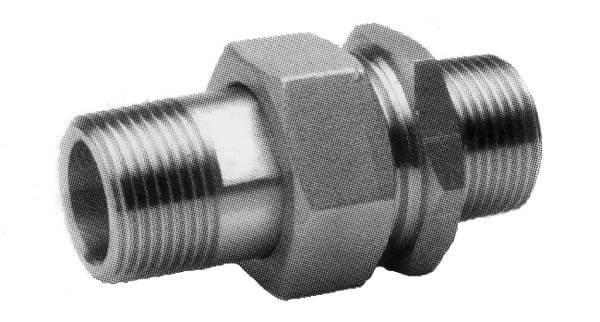

Union 3 pièces mâle/mâle
Schéma union 3 pièces mâle/mâle
DMD INOX
DMD INOX
Informations générales
Raccord union 3 pièces inox à filetage mâle aux extrémités. Étanchéité sphéro conique
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS MÂLE/MÂLE | ||||||||
| DN | G | L | R | S | T | Poids (kg) | GAZ / BSP | NPT / BRIGGS |
| 5 | 1/8’’ | 41 | 17 | 21 | 10 | 0.050 | R3PMM5G | |
| 8 | 1/4’’ | 46 | 17 | 21 | 11 | 0.050 | R3PMM8G | R3PMM8NPT |
| 12 | 3/8’’ | 53 | 21 | 24 | 14 | 0.080 | R3PMM12G | R3PMM12NPT |
| 15 | 1/2’’ | 60 | 27 | 30 | 18 | 0.135 | R3PMM15G | R3PMM15NPT |
| 20 | 3/4’’ | 71 | 36 | 36 | 24 | 0.225 | R3PMM20G | R3PMM20NPT |
| 25 | 1’’ | 80 | 35* | 46 | 30 | 0.370 | R3PMM25G | R3PMM25NPT |
| 32 | 1’’1/4 | 81 | 45* | 55 | 38 | 0.480 | R3PMM32G | R3PMM32NPT |
| 40 | 1 ‘’1/2 | 82 | 50* | 60 | 45 | 0.530 | R3PMM40G | R3PMM40NPT |
| 50 | 2’’ | 92 | 60* | 70 | 54 | 0.875 | R3PMM50G | R3PMM50NPT |
| 65 | 2 ‘’1/2 | 108 | 80* | 92 | 71 | 1.360 | R3PMM65G | |
| 80 | 3’’ | 125 | 94* | 110 | 84 | 1.995 | R3PMM80G | |
| 100 | 4’’ | 157 | 115* | 135 | 108 | 4.300 | R3PMM100G | |
Les dimensions des produits ne sont pas contractuelles
