Adaptateur lisse mâle

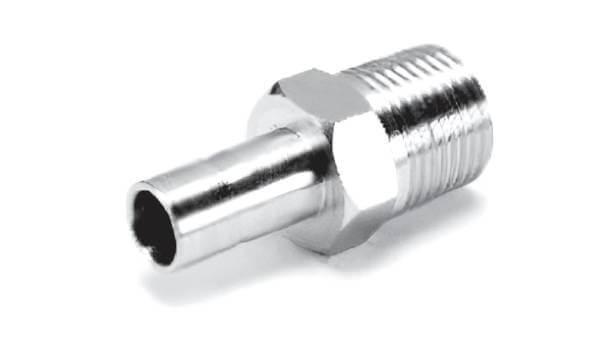

Adaptateur mâle

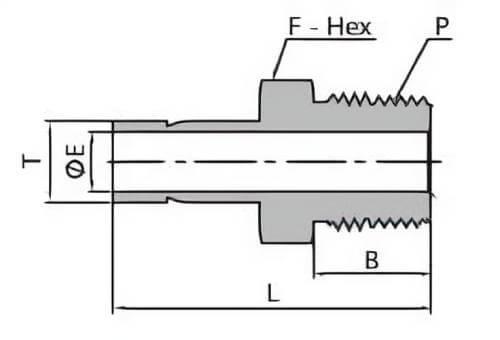

Schéma adaptateur mâle
DMD INOX
DMD INOX
Informations générales
Raccord mâle à visser en inox 316 avec un connexion lisse à souder ou sertir de diamètre "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 744.576ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||||
| T Ø tube | P | E | B | L | NPT | BSPT | B | L | BSPP |
| 4 | 1/8" | 2 | 9,7 | 29,4 | DCFMATP4M2T | DCFMATPIT4M2T | 7,1 | 31,8 | DCFMATPIP4M2T |
| 4 | 1/4" | 2 | 1,2 | 33,9 | DCFMATP4M4T | DCFMATPIT4M4T | 11,2 | 39,1 | DCFMATPIP4M4T |
| 6 | 1/8" | 4,1 | 9,7 | 32,8 | DCFMATP6M2T | DCFMATPIT6M2T | 7,1 | 34,3 | DCFMATPIP6M2T |
| 6 | 1/4" | 4,1 | 14,2 | 38,1 | DCFMATP6M4T | DCFMATPIT6M4T | 11,2 | 39,1 | DCFMATPIP6M4T |
| 6 | 3/8" | 4,1 | 14,2 | 39,2 | DCFMATP6M6T | DCFMATPIT6M6T | 11,2 | 41,7 | DCFMATPIP6M6T |
| 6 | 1/2" | 4,1 | 19,1 | 42,1 | DCFMATP6M8T | DCFMATPIT6M8T | 14,2 | 44,7 | DCFMATPIP6M8T |
| 8 | 1/4" | 5,6 | 14,2 | 39,1 | DCFMATP8M4T | DCFMATPIT8M4T | 11,2 | 40,1 | DCFMATPIP8M4T |
| 8 | 3/8" | 5,6 | 14,2 | 39,9 | DCFMATP8M6T | DCFMATPIT8M6T | 11,2 | 42,7 | DCFMATPIP8M6T |
| 8 | 1/2" | 5,6 | 19,1 | 46,2 | DCFMATP8M8T | DCFMATPIT8M8T | 14,2 | 44,7 | DCFMATPIP8M8T |
| 10 | 1/4" | 7,1 | 14,2 | 39,9 | DCFMATP10M4T | DCFMATPIT10M4T | 11,2 | 40,9 | DCFMATPIP10M4T |
| 10 | 3/8" | 7,1 | 14,2 | 40,6 | DCFMATP10M6T | DCFMATPIT10M6T | 11,2 | 41,7 | DCFMATPIP10M6T |
| 10 | 1/2" | 7,1 | 19,1 | 46,2 | DCFMATP10M8T | DCFMATPIT10M8T | 14,2 | 44,7 | DCFMATPIP10M8T |
| 12 | 1/4" | 7,1 | 14,2 | 46,5 | DCFMATP12M4T | DCFMATPIT12M4T | 11,2 | 46,7 | DCFMATPIP12M4T |
| 12 | 3/8" | 8,8 | 14,2 | 46,2 | DCFMATP12M6T | DCFMATPIT12M6T | 11,2 | 47,2 | DCFMATPIP12M6T |
| 12 | 1/2" | 8,8 | 19,1 | 52,1 | DCFMATP12M8T | DCFMATPIT12M8T | 14,2 | 50,5 | DCFMATPIP12M8T |
| 16 | 1/2" | 12,7 | 19,1 | 50,8 | DCFMATP16M8T | DCFMATPIT16M8T | 14,2 | 50,8 | DCFMATPIP16M8T |
| 16 | 3/4" | 12,7 | 19,1 | 51,6 | DCFMATP16M12T | DCFMATPIT16M12T | 16 | 52,6 | DCFMATPIP16M12T |
| 20 | 1/2" | 11,9 | 19,1 | 51,8 | DCFMATP20M8T | DCFMATPIT20M8T | 14,2 | 56,2 | DCFMATPIP20M8T |
| 20 | 3/4" | 15,1 | 19,1 | 52,4 | DCFMATP20M12T | DCFMATPIT20M12T | 16 | 57 | DCFMATPIP20M12T |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||||
| T | P | E | L | B | NPT | BSPT | L | B | BSPP |
| 1/8" | 1/8" | 2 | 29,5 | 9,7 | DCFMATP2I2T | DCFMATPIT2I2T | 31 | 7,1 | DCFMATPIP2I2T |
| 1/4" | 1/8" | 2 | 34,8 | 14,2 | DCFMATP4I2T | DCFMATPIT4I2T | 33,3 | 7,1 | DCFMATPIP4I2T |
| 1/4" | 1/4" | 4,3 | 37,1 | 14,2 | DCFMATP4I4T | DCFMATPIT4I4T | 38,1 | 11,2 | DCFMATPIP4I4T |
| 1/4" | 3/8" | 4,3 | 37,8 | 14,2 | DCFMATP4I6T | DCFMATPIT4I6T | 38,1 | 11,2 | DCFMATPIP4I6T |
| 1/4" | 1/2" | 4,3 | 43,4 | 19,1 | DCFMATP4I8T | DCFMATPIT4I8T | 41,1 | 14,2 | DCFMATPIP4I8T |
| 3/8" | 1/4" | 6,9 | 38,9 | 14,2 | DCFMATP6I4T | DCFMATPIT6I4T | 39,9 | 11,2 | DCFMATPIP6I4T |
| 3/8" | 3/8" | 6,9 | 39,6 | 14,2 | DCFMATP6I6T | DCFMATPIT6I6T | 40,6 | 11,2 | DCFMATPIP6I6T |
| 3/8" | 1/2" | 6,9 | 45,2 | 19,1 | DCFMATP6I8T | DCFMATPIT6I8T | 42,9 | 14,2 | DCFMATPIP6I8T |
| 1/2" | 1/4" | 7,1 | 44,5 | 14,2 | DCFMATP8I4T | DCFMATPIT8I4T | 45,5 | 11,2 | DCFMATPIP8I4T |
| 1/2" | 3/8" | 9,4 | 45,2 | 14,2 | DCFMATP8I6T | DCFMATPIT8I6T | 46,2 | 11,2 | DCFMATPIP8I6T |
| 1/2" | 1/2" | 9,4 | 50,8 | 19,1 | DCFMATP8I8T | DCFMATPIT8I8T | 49,2 | 14,2 | DCFMATPIP8I8T |
| 1/2" | 3/4" | 9,4 | 50,8 | 19,1 | DCFMATP8I12T | DCFMATPIT8I12T | 51 | 16 | DCFMATPIP8I12T |
| 3/4" | 1/2" | 11,9 | 52,3 | 19,1 | DCFMATP12I12T | DCFMATPIT12I12T | 53,1 | 14,2 | DCFMATPIP12I12T |
| 3/4" | 3/4" | 14,7 | 52,3 | 19,1 | DCFMATP12I12T | DCFMATPIT12I12T | 54,9 | 16 | DCFMATPIP12I12T |
| 3/4" | 1" | 20,7 | 61,2 | 23,9 | DCFMATP12I16T | DCFMATPIT12I16T | 57,2 | 18,3 | DCFMATPIP12I16T |
| 1" | 3/4" | 15,7 | 58,7 | 19,1 | DCFMATP16I12T | DCFMATPIT16I12T | 62,2 | 16 | DCFMATPIP16I12T |
| 1" | 1" | 20,3 | 66 | 23,9 | DCFMATP16I16T | DCFMATPIT16I16T | 64,5 | 18,3 | DCFMATPIP16I16T |
Les dimensions des produits ne sont pas contractuelles
