Informations générales

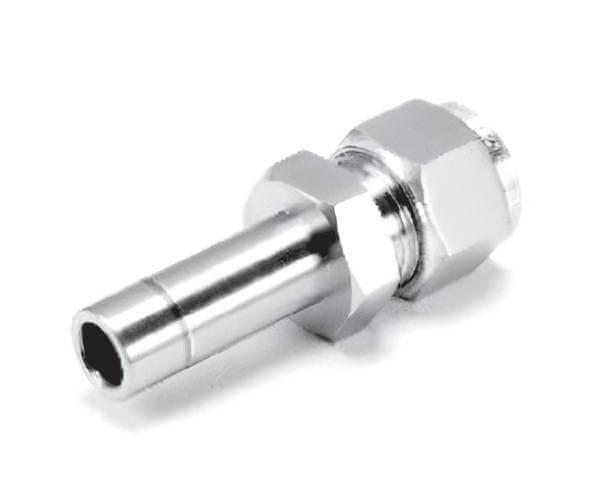

Raccord lisse à sertir ou a souder de diamètre "T" en inox 316 permettant de connecter un tube de Ø "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 744.576ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger

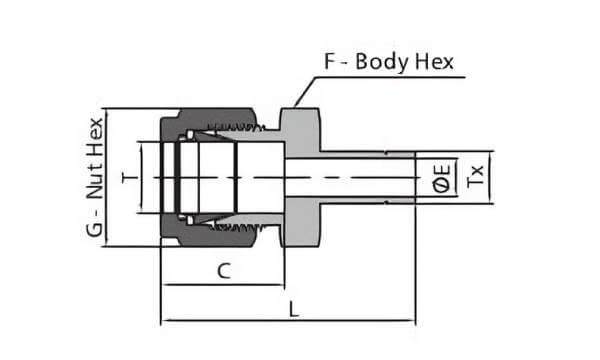

Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| T Ø tube | Tx Ø tube | F | C | L | E | Référence |
| 4 | 6 | 12 | 13,7 | 37,1 | 2,4 | DCFRTS4M6 |
| 6 | 4 | 14 | 15,3 | 36,9 | 2,4 | DCFRTS6M4 |
| 6 | 6 | 14 | 15,3 | 39,9 | 4,1 | DCFRTS6M6 |
| 6 | 8 | 14 | 15,3 | 39,9 | 4,8 | DCFRTS6M8 |
| 6 | 10 | 14 | 15,3 | 40,7 | 4,8 | DCFRTS6M10 |
| 6 | 12 | 14 | 15,3 | 46,3 | 4,8 | DCFRTS6M12 |
| 8 | 6 | 16 | 16,2 | 40,3 | 4,1 | DCFRTS8M6 |
| 8 | 8 | 16 | 16,2 | 42 | 5,6 | DCFRTS8M8 |
| 8 | 10 | 16 | 16,2 | 42 | 6,4 | DCFRTS8M10 |
| 8 | 12 | 16 | 16,2 | 47,6 | 6,4 | DCFRTS8M12 |
| 10 | 6 | 19 | 17,2 | 42,4 | 4,1 | DCFRTS10M6 |
| 10 | 8 | 19 | 17,2 | 43,4 | 5,6 | DCFRTS10M8 |
| 10 | 10 | 19 | 17,2 | 44,4 | 7,9 | DCFRTS10M10 |
| 10 | 12 | 19 | 17,2 | 49,8 | 7,9 | DCFRTS10M12 |
| 12 | 8 | 22 | 22,8 | 45,9 | 5,6 | DCFRTS12M8 |
| 12 | 10 | 22 | 22,8 | 46,7 | 7,1 | DCFRTS12M10 |
| 12 | 12 | 22 | 22,8 | 49,8 | 9,5 | DCFRTS12M12 |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| T Ø tube | Tx Ø tube | F | C | L | E | Référence |
| 1/8" | 3/16" | 11,1 | 12,7 | 33,5 | 2 | DCFRTS2I3 |
| 1/8" | 1/4" | 11,1 | 12,7 | 36,1 | 2,3 | DCFRTS2I4 |
| 1/4" | 1/4" | 12,7 | 15,2 | 39,1 | 4,3 | DCFRTS4I4 |
| 1/4" | 3/8” | 12,7 | 15,2 | 40,6 | 4,8 | DCFRTS4I6 |
| 1/4" | 1/2" | 14,3 | 15,3 | 46,2 | 4,8 | DCFRTS4I8 |
| 3/8” | 1/4" | 15,9 | 16,8 | 41,4 | 4,3 | DCFRTS6I4 |
| 3/8” | 3/8” | 15,9 | 16,8 | 43,2 | 6,9 | DCFRTS6I6 |
| 3/8” | 1/2" | 15,9 | 16,8 | 48,5 | 7,1 | DCFRTS6I8 |
| 1/2" | 1/4" | 20,6 | 22,9 | 45 | 4,3 | DCFRTS8I4 |
| 1/2" | 3/8” | 20,6 | 22,9 | 46,7 | 6,9 | DCFRTS8I6 |
| 1/2" | 1/2" | 20,6 | 22,9 | 52,3 | 9,4 | DCFRTS8I8 |
| 1/2" | 3/4" | 20,6 | 22,9 | 53,8 | 10,4 | DCFRTS8I12 |
| 3/4" | 1/2" | 27 | 24,4 | 53,7 | 10,4 | DCFRTS12I8 |
| 3/4" | 3/4" | 27 | 24,4 | 54,6 | 14,7 | DCFRTS12I12 |
Les dimensions des produits ne sont pas contractuelles
