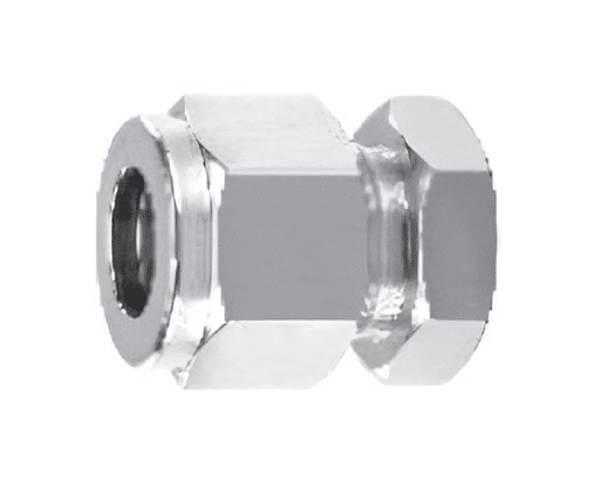

Bouchon de tube
Bouchon de tube

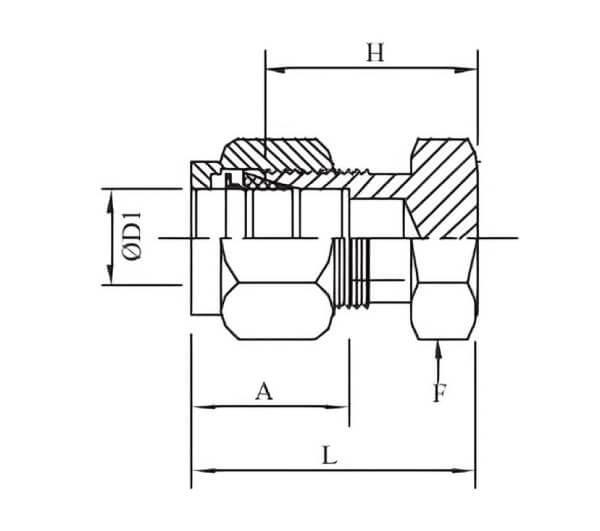

Schéma bouchon de tube
DMD INOX
DMD INOX
Informations générales
Raccord inox 316 borgne à fond plat permettant d'obturer un tube Ø "T" par sertissage
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 744.576ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||
| T Ø tube | G | C | L | Référence |
| 3 | 12 | 12,9 | 20,1 | DCFCCET3M |
| 4 | 12 | 13,7 | 21,3 | DCFCCET4M |
| 6 | 14 | 15,3 | 23,1 | DCFCCET6M |
| 8 | 16 | 16,2 | 24,5 | DCFCCET8M |
| 10 | 19 | 17,2 | 20,6 | DCFCCET10M |
| 12 | 22 | 22,8 | 29,1 | DCFCCET12M |
| 14 | 25 | 24,4 | 29,9 | DCFCCET14M |
| 16 | 25 | 24,4 | 29,9 | DCFCCET16M |
| 18 | 30 | 24,4 | 24 | DCFCCET18M |
| 20 | 32 | 26 | 34 | DCFCCET20M |
| 22 | 32 | 26 | 34 | DCFCCET22M |
| 25 | 38 | 31,3 | 38,5 | DCFCCET25M |
| Tubes ISO (DN en pouce ISO) | ||||
| T Ø tube | G | C | L | Référence |
| 1/8" | 11,1 | 12,7 | 20,1 | DCFCCET2I |
| 3/16" | 12,7 | 13,7 | 21,3 | DCFCCET3I |
| 1/4" | 14,3 | 15,2 | 23,4 | DCFCCET4I |
| 3/8" | 17,5 | 16,8 | 25,7 | DCFCCET6I |
| 1/2" | 22,2 | 22,9 | 29,2 | DCFCCET8I |
| 3/4" | 28,6 | 24,4 | 31,5 | DCFCCET12I |
| 1" | 38,1 | 31,2 | 38,4 | DCFCCET16I |
Les dimensions des produits ne sont pas contractuelles
