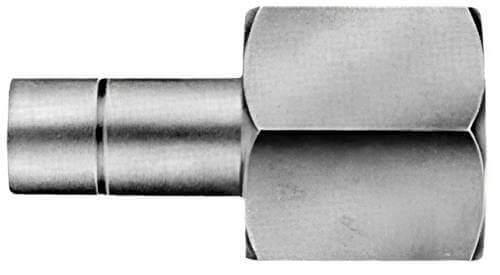

Adaptateur lisse femelle
Adaptateur lisse femelle

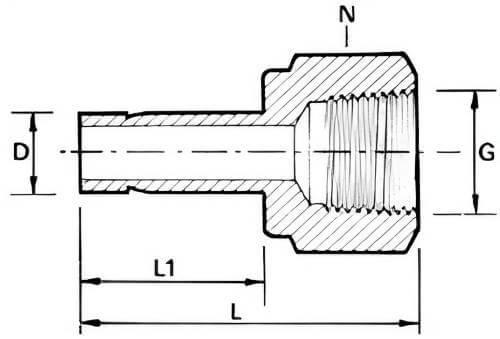

Schéma adaptateur lisse femelle
DMD INOX
DMD INOX
Informations générales
Raccord femelle à visser en inox 316L avec un connexion lisse à souder ou sertir de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| D Ø tube | G Filetage | L (mm) | L1 (mm) | N (mm) | NPT | BSPP |
| 4 | 1/8" | 30 | 15 | 14 | RDBLF4M5N | RDBLF4M5GC |
| 4 | 1/4" | 34 | 15 | 19 | RDBLF4M8N | RDBLF4M8GC |
| 6 | 1/8" | 30 | 16 | 14 | RDBLF6M5N | RDBLF6M5GC |
| 6 | 1/4" | 34 | 16 | 19 | RDBLF6M8N | RDBLF6M8GC |
| 6 | 1/2" | 42 | 16 | 27 | RDBLF6M15N | RDBLF6M15GC |
| 8 | 1/4" | 34 | 19 | 19 | RDBLF8M8N | RDBLF8M8GC |
| 8 | 3/8" | 38 | 19 | 22 | RDBLF8M12N | RDBLF8M12GC |
| 8 | 1/2" | 42 | 19 | 27 | RDBLF8M15N | RDBLF8M15GC |
| 10 | 1/4" | 38 | 19 | 19 | RDBL10M8N | RDBL10M8GC |
| 10 | 3/8" | 38 | 19 | 22 | RDBLF1012N | RDBLF101GC |
| 10 | 1/2" | 43 | 19 | 27 | RDBLF10M15N | RDBLF10M15GC |
| 12 | 1/4" | 43 | 24 | 19 | RDBLF12M8N | RDBLF12M8GC |
| 12 | 3/8" | 44 | 24 | 22 | RDBLF12M12N | RDBLF12M12GC |
| 12 | 1/2" | 44 | 24 | 27 | RDBLF12M15N | RDBLF12M15GC |
| 14 | 3/8" | 44 | 24 | 22 | RDBLF14M12N | RDBLF14M12GC |
| 14 | 1/2" | 44 | 24 | 27 | RDBLF14M15N | RDBLF14M15GC |
| 16 | 1/2" | 46 | 26 | 27 | RDBLF16M15N | RDBLF16M15GC |
| 16 | 3/4" | 50 | 26 | 32 | RDBLF16M20N | RDBLF16M20GC |
| 20 | 1/2" | 46 | 29 | 27 | RDBLF20M15N | RDBLF20M15GC |
| 20 | 3/4" | 50 | 29 | 32 | RDBLF20M20N | RDBLF20M20GC |
| 25 | 3/4" | 51 | 31 | 32 | RDBLF25M20N | RDBLF25M20GC |
| 25 | 1" | 60 | 31 | 41 | RDBLF25M25N | RDBLF25M25GC |
| Tubes ISO (DN en pouce ISO) | ||||||
| D Ø tube | G Filetage | L (mm) | L1 (mm) | N (mm) | NPT | BSPP |
| 13,7 | 1/2" | 44 | 24 | 27 | RDBLF4S15N | RDBLF4S15GC |
| 17,2 | 1/2" | 46 | 26 | 27 | RDBLF6S15N | RDBLF6S15GC |
| 21,3 | 1/2" | 46 | 29 | 27 | RDBLF8S15N | RDBLF8S15GC |
| 26,9 | 3/4" | 50 | 29 | 32 | RDBLF12S20N | RDBLF12S20GC |
| 33,7 | 1" | 55 | 33 | 41 | RDBLF16S25N | RDBLF16S25GC |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| D Ø tube | G Filetage | L (mm) | L1 (mm) | N (mm) | NPT | BSPP |
| 1/8" | 1/8" | 30 | 15 | 10 | RDBLF2I5N | RDBLF2I5GC |
| 1/4" | 1/8" | 30 | 16 | 14 | RDBLF4I5N | RDBLF4I5GC |
| 1/4" | 1/4" | 34 | 16 | 19 | RDBLF4I8N | RDBLF4I8GC |
| 1/4" | 3/8" | 36 | 16 | 22 | RDBLF4I12N | RDBLF4I12GC |
| 1/4" | 1/2" | 42 | 16 | 27 | RDBLF4I15N | RDBLF4I15GC |
| 3/8" | 1/4" | 38 | 19 | 19 | RDBLF6I8N | RDBLF6I8GC |
| 3/8" | 3/8" | 38 | 19 | 22 | RDBLF6I12N | RDBLF6I12GC |
| 3/8" | 1/2" | 43 | 19 | 27 | RDBLF6I15N | RDBLF6I15GC |
| 1/2" | 1/4" | 43 | 24 | 19 | RDBLF8I8N | RDBLF8I8GC |
| 1/2" | 1/2" | 44 | 24 | 27 | RDBLF8I15N | RDBLF8I15GC |
| 1/2" | 3/4" | 48 | 24 | 32 | RDBLF8I20N | RDBLF8I20GC |
| 3/4" | 1/2" | 46 | 29 | 27 | RDBLF12I15N | RDBLF12I15GC |
| 3/4" | 3/4" | 50 | 29 | 30 | RDBLF12I20N | RDBLF12I20GC |
| 3/4" | 1" | 56 | 29 | 41 | RDBLF12I25N | RDBLF12I25GC |
| 1" | 3/4" | 51 | 31 | 32 | RDBLF16I20N | RDBLF16I20GC |
| 1" | 1" | 60 | 31 | 32 | RDBLF16I25N | RDBLF16I25GC |
