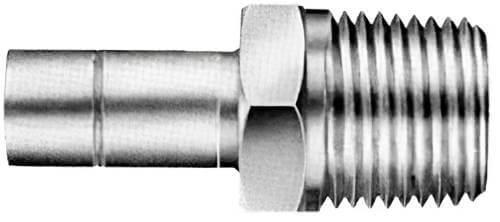

Adaptateur lisse mâle
Adaptateur lisse mâle

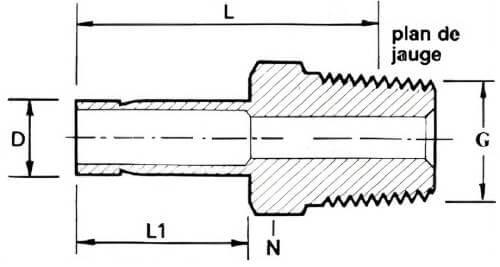

Schéma adaptateur lisse mâle
DMD INOX
DMD INOX
Informations générales
Raccord mâle à visser en inox 316L avec un connexion lisse à souder ou sertir de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||
| D Ø tube | G Filetage | N (mm) | L (mm) | L1 (mm) | NPT | BSPT | N (mm) BSPP | BSPP |
| 4 | 1/8" | 12 | 30 | 15 | RDBLM4M5N | RDBLM4M5G | 14 | RDBLM4M5GC |
| 4 | 1/4" | 14 | 34 | 15 | RDBLM4M8N | RDBLM4M8G | 17 | RDBLM4M8GC |
| 6 | 1/8" | 12 | 30 | 16 | RDBLM6M5N | RDBLM6M5G | 14 | RDBLM6M5GC |
| 6 | 1/4" | 14 | 34 | 16 | RDBLM6M8N | RDBLM6M8G | 17 | RDBLM6M8GC |
| 6 | 1/2" | 22 | 42 | 16 | RDBLM6M15N | RDBLM6M15G | 27 | RDBLM6M15GC |
| 8 | 1/4" | 14 | 34 | 19 | RDBLM8M8N | RDBLM8M8G | 17 | RDBLM8M8GC |
| 8 | 3/8" | 17 | 38 | 19 | RDBLM8M12N | RDBLM8M12G | 22 | RDBLM8M12GC |
| 8 | 1/2" | 22 | 42 | 19 | RDBLM8M15N | RDBLM8M15G | 27 | RDBLM8M15GC |
| 10 | 1/4" | 17 | 38 | 19 | RDBLM10M8N | RDBLM10M8G | 17 | RDBLM10M8GC |
| 10 | 3/8" | 17 | 38 | 19 | RDBLM10M12N | RDBLM10M12G | 22 | RDBLM10M12GC |
| 10 | 1/2" | 22 | 43 | 19 | RDBLM10M15N | RDBLM10M15G | 27 | RDBLM10M15GC |
| 12 | 1/4" | 14 | 43 | 24 | RDBLM12M8N | RDBLM12M8G | 17 | RDBLM12M8GC |
| 12 | 3/8" | 17 | 44 | 24 | RDBLM12M12N | RDBLM12M12G | 22 | RDBLM12M12GC |
| 12 | 1/2" | 22 | 44 | 24 | RDBLM12M15N | RDBLM12M15G | 27 | RDBLM12M15GC |
| 14 | 3/8" | 17 | 44 | 24 | RDBLM14M12N | RDBLM14M12G | 22 | RDBLM14M12GC |
| 14 | 1/2" | 22 | 44 | 24 | RDBLM14M15N | RDBLM14M15G | 27 | RDBLM14M15GC |
| 16 | 1/2" | 22 | 46 | 26 | RDBLM16M15N | RDBLM16M15G | 27 | RDBLM16M15GC |
| 16 | 3/4" | 27 | 50 | 26 | RDBLM16M20N | RDBLM16M20G | 32 | RDBLM16M20GC |
| 20 | 1/2" | 22 | 46 | 29 | RDBLM20M15N | RDBLM20M15G | 27 | RDBLM20M15GC |
| 20 | 3/4" | 27 | 50 | 29 | RDBLM20M20N | RDBLM20M20G | 32 | RDBLM20M20GC |
| 25 | 3/4" | 27 | 51 | 31 | RDBLM25M20N | RDBLM25M20G | 32 | RDBLM25M20GC |
| 25 | 1" | 36 | 60 | 31 | RDBLM25M25N | RDBLM25M25G | 41 | RDBLM25M25GC |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||
| D Ø tube | G Filetage | N (mm) | L (mm) | L1 (mm) | NPT | BSPT | N (mm) BSPP | BSPP |
| 1/8" | 1/8" | 12 | 30 | 15 | RDBLM2I5N | RDBLM2I5G | 14 | RDBLM2I5GC |
| 1/4" | 1/8" | 12 | 30 | 16 | RDBLM4I5N | RDBLM4I5G | 14 | RDBLM4I5GC |
| 1/4" | 1/4" | 14 | 34 | 16 | RDBLM4I8N | RDBLM4I8G | 19 | RDBLM4I8GC |
| 1/4" | 3/8" | 17 | 36 | 16 | RDBLM4I12N | RDBLM4I12G | 22 | RDBLM4I12GC |
| 1/4" | 1/2" | 22 | 42 | 16 | RDBLM4I15N | RDBLM4I15G | 27 | RDBLM4I15GC |
| 3/8" | 1/4" | 17 | 38 | 19 | RDBLM6I8N | RDBLM6I8G | 19 | RDBLM6I8GC |
| 3/8" | 3/8" | 17 | 38 | 19 | RDBLM6I12N | RDBLM6I12G | 19 | RDBLM6I12GC |
| 3/8" | 1/2" | 22 | 43 | 19 | RDBLM6I15N | RDBLM6I15G | 27 | RDBLM6I15GC |
| 1/2" | 1/4" | 14 | 43 | 24 | RDBLM8I8N | RDBLM8I8G | 19 | RDBLM8I8GC |
| 1/2" | 1/2" | 22 | 44 | 24 | RDBLM8I15N | RDBLM8I15G | 27 | RDBLM8I15GC |
| 1/2" | 3/4" | 27 | 48 | 24 | RDBLM8I20N | RDBLM8I20G | 32 | RDBLM8I20GC |
| 3/4" | 1/2" | 27 | 46 | 29 | RDBLM12I15N | RDBLM12I15G | 27 | RDBLM12I15GC |
| 3/4" | 3/4" | 27 | 50 | 29 | RDBLM12I20N | RDBLM12I20G | 32 | RDBLM12I20GC |
| 3/4" | 1" | 35 | 56 | 29 | RDBLM12I25N | RDBLM12I25G | 41 | RDBLM12I25GC |
| 1" | 3/4" | 27 | 51 | 31 | RDBLM16I20N | RDBLM16I20G | 32 | RDBLM16I20GC |
| 1" | 1" | 35 | 60 | 31 | RDBLM16I25N | RDBLM16I25G | 41 | RDBLM16I25GC |
| Tubes ISO (DN en pouce ISO) | ||||||||
| D Ø tube | G Filetage | N (mm) | L (mm) | L1 (mm) | NPT | BSPT | N (mm) BSPP | BSPP |
| 13,7 | 1/2" | 22 | 44 | 24 | RDBLM4S15N | RDBLM4S15G | 27 | RDBLM4S15GC |
| 17,2 | 1/2" | 22 | 46 | 26 | RDBLM6S15N | RDBLM6S15G | 27 | RDBLM6S15GC |
| 21,3 | 1/2" | 22 | 46 | 29 | RDBLM8S15N | RDBLM8S15G | 27 | RDBLM8S15GC |
| 26,9 | 3/4" | 27 | 50 | 29 | RDBLM12S20N | RDBLM12S20G | 32 | RDBLM12S20GC |
| 33,7 | 1" | 35 | 55 | 33 | RDBLM16S25N | RDBLM16S25G | 41 | RDBLM16S25GC |
Les dimensions des produits ne sont pas contractuelles
