Bague avant
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales

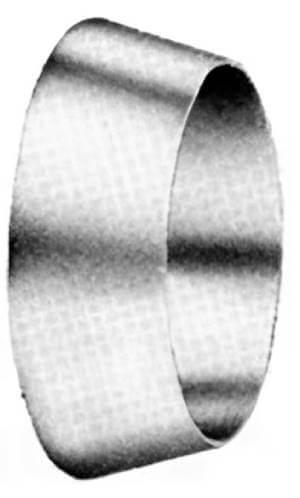

Bague avant pour raccord double bague de Ø "D" en inox 316L
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||

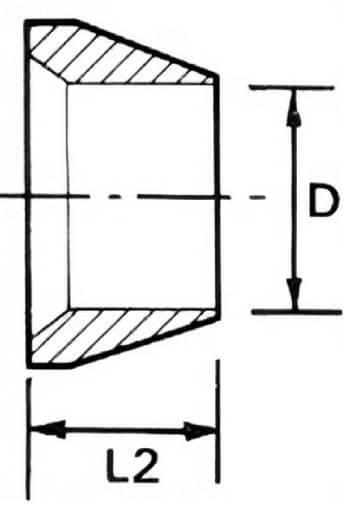

| D Ø tube | L2 (mm) | Référence |
| 3 | 3,6 | RDBBAV3M |
| 4 | 3,6 | RDBBAV4M |
| 6 | 4,5 | RDBBAV6M |
| 8 | 5 | RDBBAV8M |
| 10 | 6 | RDBBAV10M |
| 12 | 7 | RDBBAV12M |
| 14 | 7,5 | RDBBAV14M |
| 16 | 8 | RDBBAV16M |
| 18 | 8 | RDBBAV18M |
| 20 | 9 | RDBBAV20M |
| 25 | 10 | RDBBAV25M |
| Tubes ISO (DN en pouce ISO) | ||
| D Ø tube | L2 (mm) | Référence |
| 13,7 | 7,5 | RDBBAV4S |
| 17,2 | 9 | RDBBAV6S |
| 21,3 | 8 | RDBBAV8S |
| 26,9 | 10 | RDBBAV12S |
| 33,7 | 10 | RDBBAV16S |
| Tubes impériaux (OD en fraction de pouce américain) | ||
| D Ø tube | L2 (mm) | Référence |
| 1/8" | 3,6 | RDBBAV2I |
| 3/16" | 4,5 | RDBBAV3I |
| 1/4" | 4,5 | RDBBAV4I |
| 3/8" | 6 | RDBBAV6I |
| 1/2" | 7 | RDBBAV8I |
| 3/4" | 9 | RDBBAV12I |
| 1" | 10 | RDBBAV16I |
Les dimensions des produits ne sont pas contractuelles
