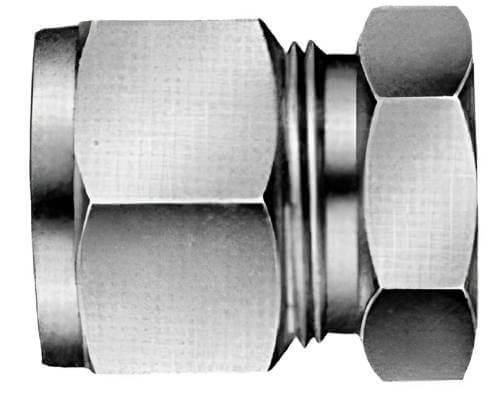

Bouchon de tube
Bouchon de tube

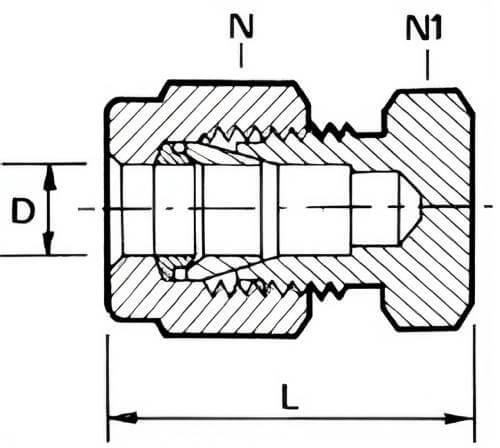

Schéma bouchon de tube
DMD INOX
DMD INOX
Informations générales
Raccord borgne à fond plat permettant d'obturer un tube Ø "D" par sertissage en inox 316L
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 3 | 10 | 12 | 22 | RDBBT3M |
| 4 | 13 | 12 | 22 | RDBBT4M |
| 6 | 14 | 12 | 22 | RDBBT6M |
| 8 | 17 | 14 | 23 | RDBBT8M |
| 10 | 19 | 17 | 27 | RDBBT10M |
| 12 | 22 | 22 | 29 | RDBBT12M |
| 14 | 24 | 22 | 29 | RDBBT14M |
| 16 | 27 | 24 | 30 | RDBBT16M |
| 18 | 32 | 27 | 30 | RDBBT18M |
| 20 | 32 | 27 | 31 | RDBBT20M |
| 25 | 41 | 41 | 35 | RDBBT25M |
| Tubes ISO (DN en pouce ISO) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 13,7 | 25 | 22 | 29 | RDBBT4S |
| 17,2 | 30 | 27 | 30 | RDBBT6S |
| 21,3 | 35 | 32 | 31 | RDBBT8S |
| 26,9 | 41 | 36 | 35 | RDBBT12S |
| 33,7 | 45 | 42 | 40 | RDBBT16S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 1/8" | 10 | 10 | 22 | RDBBT2I |
| 3/16" | 12,7 | 12,7 | 22 | RDBBT3I |
| 1/4" | 14 | 14 | 22 | RDBBT4I |
| 3/8" | 19 | 17 | 27 | RDBBT6I |
| 1/2" | 22 | 22 | 29 | RDBBT8I |
| 3/4" | 32 | 27 | 31 | RDBBT12I |
| 1" | 41 | 36 | 35 | RDBBT16I |
Les dimensions des produits ne sont pas contractuelles
