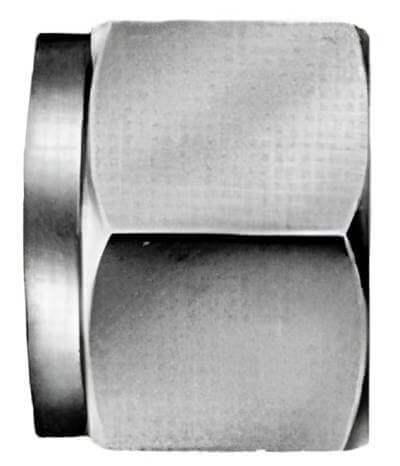

Ecrou
Ecrou

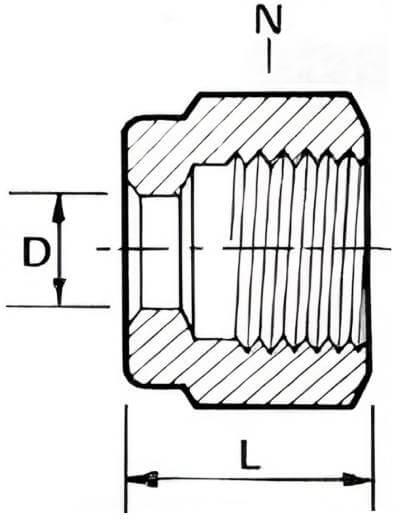

Schéma écrou
DMD INOX
DMD INOX
Informations générales
Ecrou pour raccord double bague de Ø "D" inox 316L argenté à l'intérieur
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||
| D Ø tube | N (mm) | L (mm) | Référence |
| 3 | 10 | 11,5 | RDBEC3M |
| 4 | 13 | 11,5 | RDBEC4M |
| 6 | 14 | 13,5 | RDBEC6M |
| 8 | 17 | 13,5 | RDBEC8M |
| 10 | 19 | 15 | RDBEC10M |
| 12 | 22 | 15,5 | RDBEC12M |
| 14 | 24 | 18,5 | RDBEC14M |
| 16 | 27 | 19,5 | RDBEC16M |
| 18 | 32 | 20 | RDBEC18M |
| 20 | 32 | 21 | RDBEC20M |
| 25 | 41 | 22 | RDBEC25M |
| Tubes ISO (DN en pouce ISO) | |||
| D Ø tube | N (mm) | L (mm) | Référence |
| 13,7 | 25 | 18,5 | RDBEC4S |
| 17,2 | 30 | 21 | RDBEC6S |
| 21,3 | 35 | 21 | RDBEC8S |
| 26,9 | 41 | 24 | RDBEC12S |
| 33,7 | 45 | 25 | RDBEC16S |
| Tubes impériaux (OD en fraction de pouce américain) | |||
| D Ø tube | N (mm) | L (mm) | Référence |
| 1/8" | 10 | 11,5 | RDBEC2I |
| 3/16" | 12,7 | 13,5 | RDBEC3I |
| 1/4" | 14 | 13,5 | RDBEC4I |
| 3/8" | 19 | 15 | RDBEC6I |
| 1/2" | 22 | 15,5 | RDBEC8I |
| 3/4" | 32 | 18 | RDBEC12I |
| 1" | 41 | 22 | RDBEC16I |
Les dimensions des produits ne sont pas contractuelles
