Bride Fixe à Souder ISO CF Trous Lisses
Bride fixe à souder trous lisses

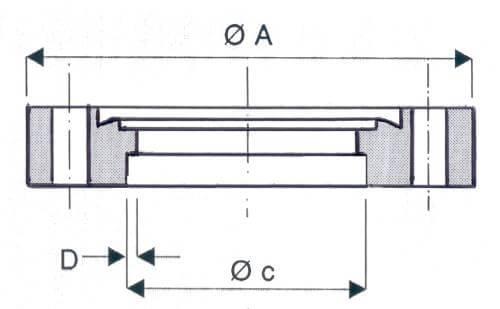

Schéma bride fixe à souder trous lisses
DMD INOX
Informations générales
Bride fixe à souder par emboitement ISO CF inox à trous lisses. Bride à couteau pour joint plat métallique
Documents
RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf
- 3835.355ko)
Télecharger
Caractéristiques techniques
| BRIDES FIXES SW A TROUS LISSES | ||||||
| Ø nominal | A | B | C | E | Inox 316L | Inox 304 |
| DN16 | 33.8 | 7.6 | 12.9 | 6 | VCFBSW16LIL8I | VCFBSW16LI8I |
| DN 16 | 33.8 | 7.6 | 19.15 | 6 | VCFBSW16LIL12I | VCFBSW16LI12I |
| DN 35 | 69.5 | 12.7 | 25.6 | 6 | VCFBSW35LIL16I | VCFBSW35LI16I |
| DN 35 | 69.5 | 12.7 | 38.3 | 6 | VCFBSW35LIL24I | VCFBSW35LI24I |
| DN 35 | 69.5 | 12.7 | 42.9 | 6 | VCFBSW35LIL28I | VCFBSW35LI28I |
| DN 63 | 113.6 | 18 | 51.1 | 8 | VCFBSW63LIL32I | VCFBSW63LI32I |
| DN 63 | 113.6 | 18 | 63.7 | 8 | VCFBSW63LIL40I | VCFBSW63LI40I |
| DN 100 | 151.6 | 20 | 101.8 | 16 | VCFBSW100LIL64I | VCFBSW100LI64I |
| DN 150 | 202.5 | 22 | 153.1 | 20 | VCFBSW150LIL96I | VCFBSW150LI96I |
| DN 200 | 253.2 | 24.7 | 203.7 | 24 | VCFBSW200LIL128I | VCFBSW200LI128I |
| DN 250 | 336.5 | 28.5 | 254.5 | 30 | VCFBSW250LIL160I | VCFBSW250LI160I |
| DN 300 | 355.6 | 28.5 | 305.4 | 30 | VCFBSW300LIL192I | VCFBSW250LI192I |
| DN 350 | 419.1 | 28.5 | 356.1 | 36 | VCFBSW350LIL224I | VCFBSW350LI224I |
Les dimensions des produits ne sont pas contractuelles
