Bride tournante à trous lisses

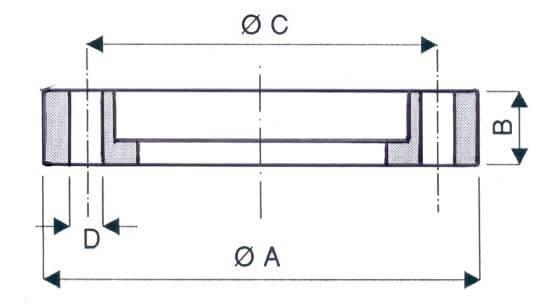

Schéma bride tournante à trous lisses
DMD INOX
Informations générales
Bride tournnte ISO CF inox à trous lisses. Bride à couteau pour joint plat métallique
Documents
RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf
- 3835.355ko)
Télecharger
Caractéristiques techniques
| BRIDES TOURNANTES A TROUS LISSES | ||||||
| Ø nominal | A | B | C | D | Inox 316L | Inox 304 |
| DN 16 | 33.8 | 7.6 | 27 | 4.4 | VCFBT16TIL | VCFBT16TI |
| DN 35 | 69.5 | 12.7 | 58.7 | 6.7 | VCFBT35TIL | VCFBT35TI |
| DN 63 | 113.6 | 19 | 92.1 | 8.4 | VCFBT63TIL | VCFBT63TI |
| DN 100 | 151.6 | 21.5 | 130.2 | 8.4 | VCFBT100TIL | VCFBT100TI |
| DN 150 | 202.5 | 24 | 181 | 8.4 | VCFBT150TIL | VCFBT150TI |
| DN 200 | 253.2 | 24.7 | 231.8 | 8.4 | VCFBT200TIL | VCFBT200TI |
| DN 250 | 336.5 | 28.5 | 306.5 | 10.3 | VCFBT250TIL | VCFBT250TI |
| DN 300 | 355.6 | 28.5 | 325.7 | 10.3 | VCFBT300TIL | VCFBT300TI |
| DN 350 | 419.1 | 28.5 | 388.9 | 10.3 | VCFBT350TIL | VCFBT350TI |
Les dimensions des produits ne sont pas contractuelles
