Bride Fixe à Souder ISO CF Trous Taraudés
Bride fixe à souder trous taraudés

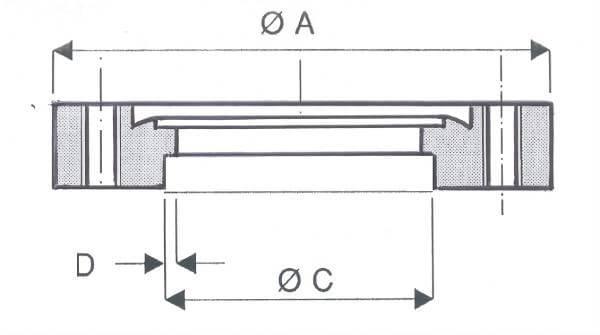

Schéma bride fixe à souder trous taraudés
DMD INOX
Informations générales
Bride fixe à souder par emboitement ISO CF inox à trous taraudés. Bride à couteau pour joint plat métallique
Documents
RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf
- 3835.355ko)
Télecharger
Caractéristiques techniques
| BRIDES FIXES SW A TROUS TARAUDES | ||||||
| Ø nominal | A | B | C | E | Inox 316L | Inox 304 |
| DN16 | 33.8 | 7.6 | 12.9 | 6 | VCFBSW16TIL8I | VCFBSW16TI8I |
| DN 16 | 33.8 | 7.6 | 19.15 | 6 | VCFBSW16TIL12I | VCFBSW16TI12I |
| DN 35 | 69.5 | 12.7 | 25.6 | 6 | VCFBSW35TIL16I | VCFBSW35TI16I |
| DN 35 | 69.5 | 12.7 | 38.3 | 6 | VCFBSW35TIL24I | VCFBSW35TI24I |
| DN 35 | 69.5 | 12.7 | 42.9 | 6 | VCFBSW35TIL28I | VCFBSW35TI28I |
| DN 63 | 113.6 | 18 | 51.1 | 8 | VCFBSW63TIL32I | VCFBSW63TI32I |
| DN 63 | 113.6 | 18 | 63.7 | 8 | VCFBSW63TIL40I | VCFBSW63TI40I |
| DN 100 | 151.6 | 20 | 101.8 | 16 | VCFBSW100TIL64I | VCFBSW100TI64I |
| DN 150 | 202.5 | 22 | 153.1 | 20 | VCFBSW150TIL96I | VCFBSW150TI96I |
| DN 200 | 253.2 | 24.7 | 203.7 | 24 | VCFBSW200TIL128I | VCFBSW200TI128I |
| DN 250 | 336.5 | 28.5 | 254.5 | 30 | VCFBSW250TIL160I | VCFBSW250TI160I |
| DN 300 | 355.6 | 28.5 | 305.4 | 30 | VCFBSW300TIL192I | VCFBSW250TI192I |
| DN 350 | 419.1 | 28.5 | 356.1 | 36 | VCFBSW350TIL224I | VCFBSW350TI224I |
Les dimensions des produits ne sont pas contractuelles
