Bride Pleine ISO CF Trous Taraudés
Bride pleine ISO CF à trous taraudés

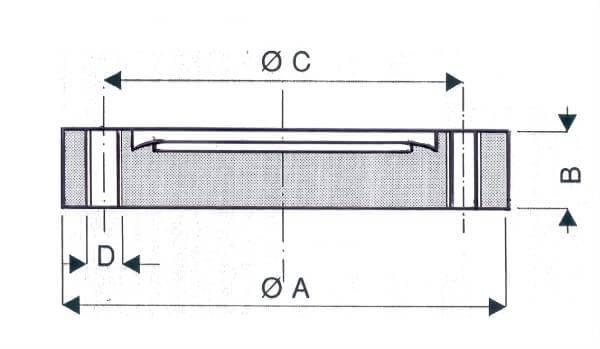

Schéma bride pleine ISO CF à trous taraudés
DMD INOX
Informations générales
Bride pleine ISO CF inox à trous taraudés. Bride à couteau pour joint plat métallique
Documents
RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf
- 3835.355ko)
Télecharger
Caractéristiques techniques
| BRIDES PLEINES TROUS TARAUDES | |||||||
| Ø nominal | A | B | C | D | E | Inox 316L | Inox 304 |
| DN 16 | 33.8 | 7.6 | 26.9 | M4 | 6 | VCFBP16TIL | VCFBP16TI |
| DN 35 | 69.5 | 12.7 | 58.7 | M6 | 6 | VCFBP35TIL | VCFBP35TI |
| DN 63 | 113.6 | 18 | 92.1 | M8 | 8 | VCFBP63TIL | VCFBP63TI |
| DN 100 | 151.6 | 20 | 130.3 | M8 | 16 | VCFBP100TIL | VCFBP100TI |
| DN 150 | 202.5 | 22 | 181 | M8 | 20 | VCFBP150TIL | VCFBP150TI |
| DN 200 | 253.2 | 24.7 | 231.8 | M8 | 24 | VCFBP200TIL | VCFBP200TI |
| DN 250 | 336.5 | 28.5 | 306.5 | M10 | 30 | VCFBP250TIL | VCFBP250TI |
| DN 300 | 355.6 | 28.5 | 325.7 | M10 | 30 | VCFBP300TIL | VCFBP300TI |
| DN 350 | 419.1 | 28.5 | 388.9 | M10 | 36 | VCFBP350TIL | VCFBP350TI |
Les dimensions des produits ne sont pas contractuelles
