Prolongateur ISO CF trous lisses avec une bride tournante

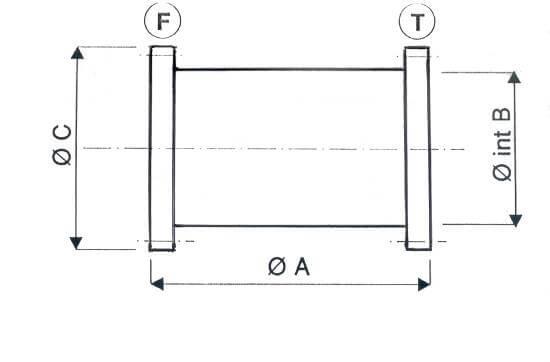

Schéma prolongateur ISO CF trous lisses avec une bride tournante
DMD INOX
Informations générales
Prolongateur droit ISO CF inox avec une bride fixe et une bride tournante à trous lisses. Brides à couteau pour joint métallique
Documents
RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf
- 3835.355ko)
Télecharger
Caractéristiques techniques
| PROLONGATEURS A TROUS LISSE (1 COTE TOURNANT) | |||||
| Ø nominal | A | B | C | E | Inox 304 |
| DN 16 | 76 | 19.05 | 33.8 | 6 | VCFP16LI |
| DN 35 | 126 | 38.1 | 69.5 | 6 | VCFP35LI |
| DN 63 | 210 | 63.5 | 113.6 | 8 | VCFP63LI |
| DN 100 | 270 | 101.6 | 151.6 | 16 | VCFP100LI |
| DN 150 | 334 | 152.4 | 202.5 | 20 | VCFP150LI |
| DN 200 | 334 | 203.2 | 253.2 | 24 | VCFP200LI |
Les dimensions des produits ne sont pas contractuelles
Demande d'informations
Ce produit vous intéresse ?
Vous avez une question, besoin d'un complément d'informations ou une demande spécifique sur ce produit ? Contactez-nous dès maintenant, nous vous répondrons dans les plus bref délais !
