Coude Égal ISO CF 90° Bride Fixe + Bride Tournante
Coude égal ISO CF trous lisses à une bride tournante

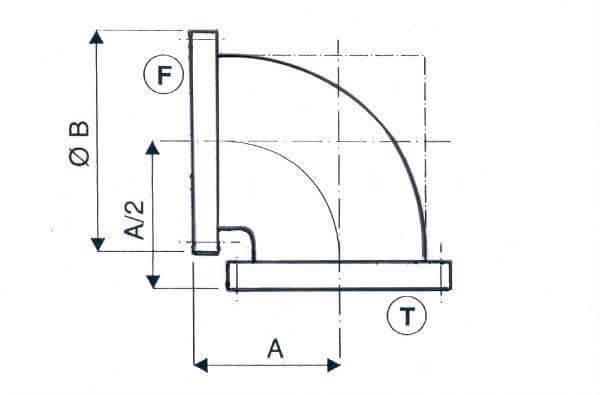

Schéma coude égal ISO CF trous lisses à une bride tournante
DMD INOX
Informations générales
Coude égal ISO CF inox à 90° avec une bride fixe et une bride tournante à tours lisses. Brides à couteau pour joint métallique
Documents
RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf
- 3835.355ko)
Télecharger
Caractéristiques techniques
| COUDES EGAUX 90° A TROUS LISSES (1 COTE TOURNANT) | ||||
| Ø nominal | A | B | E | Inox 304 |
| DN 16 | 47.2 | 33.8 | 6 | VCFC16LI |
| DN 35 | 79.9 | 69.5 | 6 | VCFC35LI |
| DN 63 | 141.3 | 113.6 | 8 | VCFC63LI |
| DN 100 | 222.2 | 151.6 | 16 | VCFC100LI |
| DN 150 | 241.3 | 202.5 | 20 | VCFC150LI |
Les dimensions des produits ne sont pas contractuelles
