Bride pleine ISO F

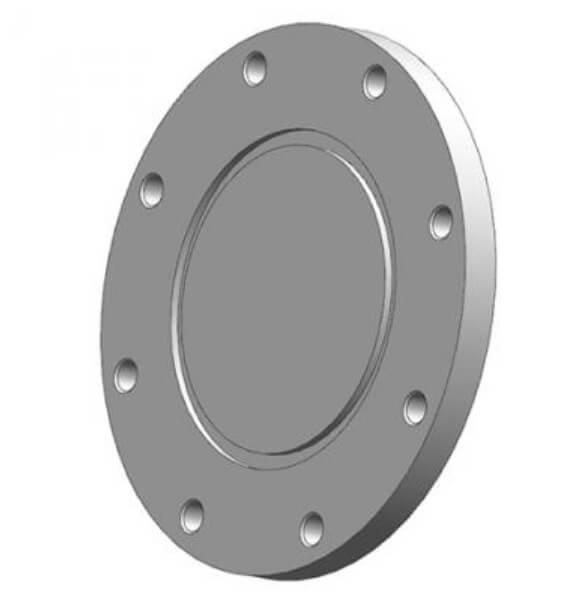

Bride pleine

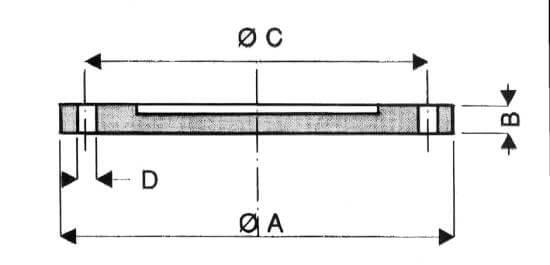

Schéma bride pleine
DMD INOX
Informations générales
Bride pleine ISO F à fixation par boulons pour orbutrer une connexion ISO F
Documents
RACCORD PNEUROP ISO F (Pdf
- 510.531ko)
Télecharger
Caractéristiques techniques
| BRIDES PLEINES | |||||||
| Ø Nominal | A | B | C | D | E | Inox 316L | Inox 304 |
| DN 63 | 130 | 12 | 110 | 9 | 4 | VIFBP63IL | VIFBP63I |
| DN 80 | 145 | 12 | 125 | 9 | 8 | VIFBP80IL | VIFBP80I |
| DN 100 | 165 | 12 | 145 | 9 | 8 | VIFBP100IL | VIFBP100I |
| DN 160 | 225 | 16 | 200 | 11 | 8 | VIFBP160IL | VIFBP160I |
| DN 200 | 285 | 16 | 260 | 11 | 12 | VIFBP200IL | VIFBP200I |
| DN 250 | 335 | 16 | 310 | 11 | 12 | VIFBP250IL | VIFBP250I |
| DN 320 | 425 | 20 | 395 | 14 | 12 | VIFBP320IL | VIFBP320I |
| DN 400 | 510 | 20 | 480 | 14 | 16 | VIFBP400IL | VIFBP400I |
| DN 500 | 610 | 20 | 580 | 14 | 16 | VIFBP500IL | VIFBP500I |
Les dimensions des produits ne sont pas contractuelles
