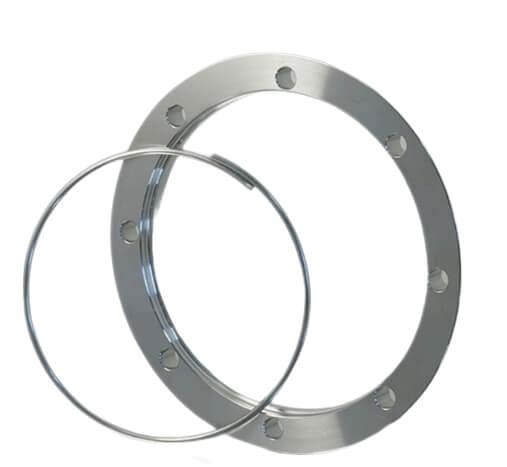

Bride d'adaptation ISO K x ISO F avec jonc d'arrêt

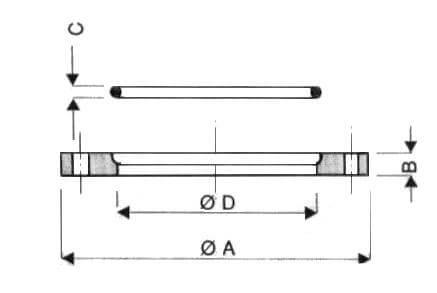

Schéma bride d'adaptation ISO K x ISO F avec jonc d'arrêt
DMD INOX
Informations générales
Bride tournante ISO F avec jonc d'arrêt inox permettant d'apadpter une bride ISOK sur une connexion ISO KF
Documents
RACCORD PNEUROP ISO F (Pdf
- 510.531ko)
Télecharger
Caractéristiques techniques
| BRIDES A BOULONS D'ADAPTATION SUR BRIDES ISO K | ||||||
| Ø Nominal | A | B | C | D | Inox 316L | Inox 304 |
| DN 63 | 130 | 12 | 3 | 95,5 | VIFBTA63IL | VIFBTA63I |
| DN 80 | 145 | 12 | 3 | 110,5 | VIFBTA80IL | VIFBTA80I |
| DN 100 | 165 | 12 | 3 | 130,5 | VIFBTA100IL | VIFBTA100I |
| DN 160 | 225 | 16 | 3 | 180,7 | VIFBTA160IL | VIFBTA160I |
| DN 200 | 285 | 16 | 3 | 240,7 | VIFBT200IL | VIFBT200I |
| DN 250 | 335 | 16 | 3 | 290,7 | VIFBTA250IL | VIFBTA250I |
Les dimensions des produits ne sont pas contractuelles
