Té Réduit ISO KF

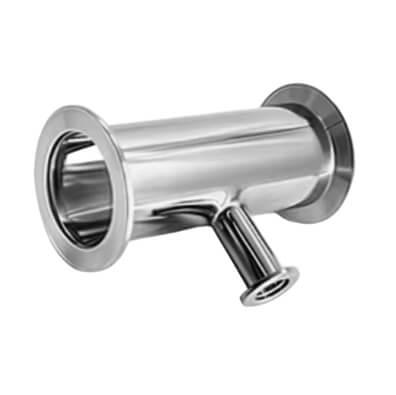

Té réduit

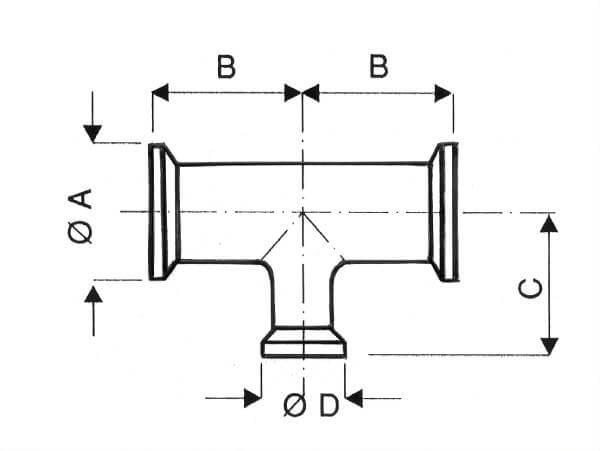

Schéma té réduit
DMD INOX
Informations générales
Té réduit inox ISO KF pour connecter au centre un DN ISO KF plus petit que celui de la base
Documents
RACCORDS PNEUROP ISO KF (Pdf
- 3055.031ko)
Télecharger
Caractéristiques techniques
| TES REDUITS | ||||||
| DN | A | B | C | D | Inox 316L | Inox 304 |
| DN 25-10 | 40 | Les dimensions B et C peuvent varier selon les nuances de matière | 30 | VKFTR25IL10 | VKFTR25I10 | |
| DN 25-16 | 40 | 30 | VKFTR25IL16 | VKFTR25I16 | ||
| DN 40-16 | 55 | 30 | VKFTR40IL16 | VKFTR40I16 | ||
| DN 40-25 | 55 | 40 | VKFTR40IL25 | VKFTR40I25 | ||
| DN 50-25 | 75 | 40 | VKFTR50IL25 | VKFTR50I25 | ||
| DN 50-40 | 75 | 55 | VKFTR50IL40 | VKFTR50I40 | ||
Les dimensions des produits ne sont pas contractuelles
