Traversée de Cloison Mâle

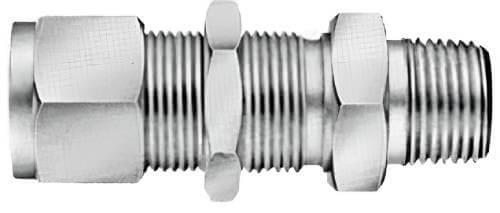

Union mâle traversée de cloison

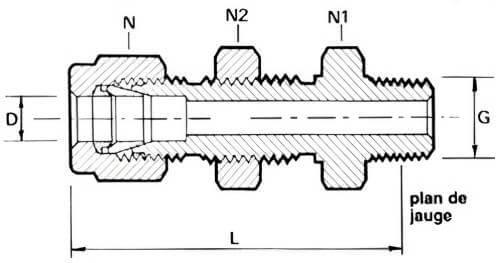

Schéma union mâle traversée de cloison
DMD INOX
Informations générales
Raccord en traversée de cloison mâle à visser en inox 316L permettant de connecter un tube de Ø "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | N2 (mm) | L (mm) | NPT | BSPT |
| 6 | 1/4" | 14 | 19 | 19 | 44 | RDBTCM6M8N | RDBTCM6M8G |
| 8 | 1/4" | 17 | 19 | 19 | 46 | RDBTCM8M8N | RDBTCM8M8G |
| 10 | 3/8" | 19 | 22 | 22 | 48 | RDBTCM10M12N | RDBTCM10M12G |
| 12 | 1/2" | 22 | 27 | 27 | 56 | RDBTCM12M15N | RDBTCM12M15G |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | N2 (mm) | L (mm) | NPT | BSPT |
| 1/8" | 1/8" | 10 | 17 | 17 | 42 | RDBTCM2I5N | RDBTCM2I5G |
| 1/4" | 1/4" | 14 | 19 | 19 | 44 | RDBTCM4I8N | RDBTCM4I8G |
| 3/8" | 3/8" | 19 | 22 | 22 | 48 | RDBTCM6I12N | RDBTCM6I12G |
| 1/2" | 1/2" | 22 | 27 | 27 | 56 | RDBTCM8I15N | RDBTCM8I15G |
Les dimensions des produits ne sont pas contractuelles
