Raccords sans Rétention
" Hygiène, sécurité et performance industrielle "

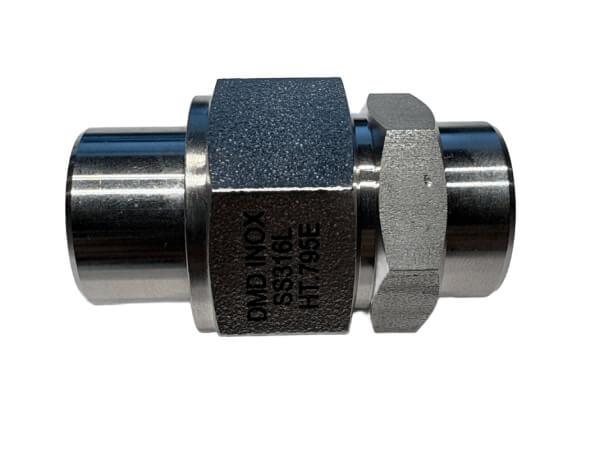

Le raccord sans rétention (RSR) DMD INOX est un composant de haute précision conçu pour garantir une circulation optimale des fluides sans zone de stagnation. Fabriqué en inox 316L, il est spécialement développé pour les installations industrielles exigeant une hygiène parfaite et une sécurité maximale. Conçu par DMD INOX, le raccord RSR se compose de 4 éléments :

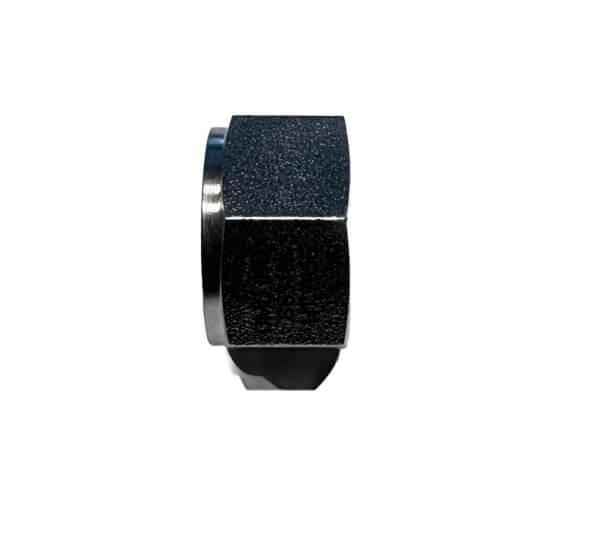

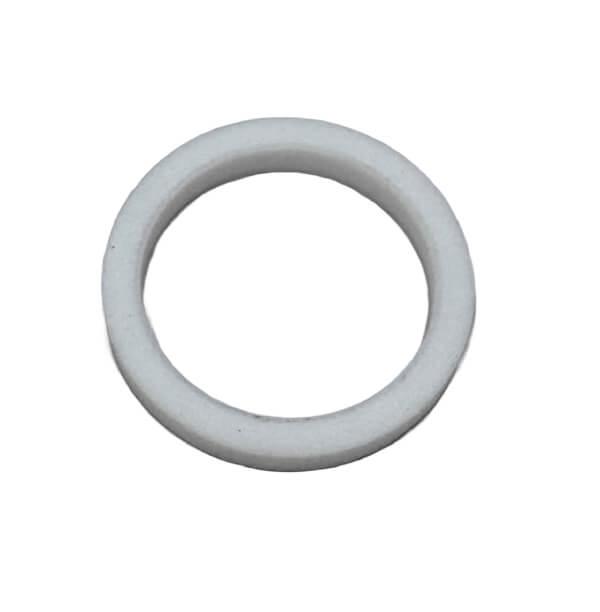

Corps en inox 316L, d’un embout en inox 316L, d’un écrou en inox 304L ou 316L à traitement anti-grippage, et d’un joint en téflon, assurant un assemblage fiable, durable et parfaitement étanche.
Principe de fonctionnement :
Le système de raccord sans rétention DMD INOX repose sur un principe d’étanchéité par compression du joint en téflon lors du serrage de l’écrou. Les rainures circulaires usinées sur l’embout et le corps du raccord complètent l’étanchéité par pénétration, garantissant une excellente tenue mécanique et une parfaite étanchéité. La conception sans espace mort et le parfait alignement des différents éléments suppriment toute zone de rétention, assurant ainsi une hygiène optimale des circuits.
Performances techniques DMD INOX : Les raccords sans rétention DMD INOX répondent aux exigences des environnements industriels sévères :
- Tenue au vide : jusqu’à 10⁻² PSI
- Tenue en pression : jusqu’à 150 bars, selon diamètre à température ≈ 120 °C
- Écrous DMD INOX argentés intérieurement : réduction du risque de grippage, autorisant plusieurs montages et démontages
- Conception sans rétention : suppression des zones mortes, favorisant la propreté et la sécurité des installations
- Option finition DMD INOX sur demande : polissage extérieur de l’écrou et polissage électrolytique de l’ensemble des composants
Qualité & traçabilité DMD INOX :
- Fabrication conforme au système qualité ISO 9001
- Traçabilité complète DMD INOX des étapes de fabrication disponible sur demande (service en option)
- État de propreté élevé DMD INOX : dégraissage par ultrasons de l’ensemble des composants, garantissant une finition esthétique et fonctionnelle adaptée aux installations les plus soignées
Secteurs industriels concernés : Industrie automobile, Agroalimentaire, Industrie pharmaceutique, Chimie, Process industriels.
Types d’applications : Circuits de peinture, fluides propres, gaz, applications nécessitant une hygiène parfaite et l’absence totale de rétention.
