Raccords Tubes Roulés Soudés
" Fiabilité, précision et performance industrielle"
Le raccord pour tube roulé soudé (RRS) DMD INOX est un accessoire de haute précision conçu pour assurer un raccordement fiable, sécurisé et durable des réseaux de tuyauterie industrielle. Fabriqué en inox 316L, il est spécialement développé pour les opérations de modification de circuits, telles que le rallongement de lignes ou le remplacement de tubes, tout en garantissant une excellente tenue mécanique, une étanchéité maîtrisée et une grande longévité.

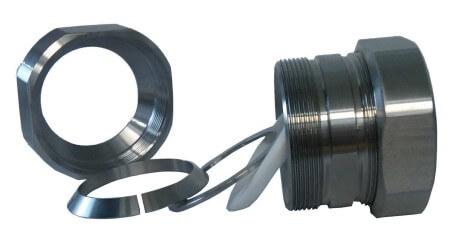

Conçu par DMD INOX, le raccord RRS se compose d’un corps et d’écrous, associés à un système de trois bagues : une bague fendue conique en inox 316L, une bague plate en inox 316L, et une bague conique en PTFE ou un joint O-ring Viton, assurant une étanchéité fiable autour du tube.
Principe de fonctionnement :
Lors du serrage de l’écrou, la bague fendue conique se resserre sur le tube et entraîne la bague plate ainsi que la bague en PTFE dans le cône du corps du raccord, assurant un maintien ferme et une étanchéité parfaite. La bague plate, en butée sur le corps, protège la bague PTFE lors du serrage et garantit une durabilité accrue de l’assemblage.
Performances techniques DMD INOX : Les raccords RRS DMD INOX répondent aux exigences des environnements industriels standards et intermédiaires :
- Tenue en pression : 30 à 40 bars, selon les diamètres
- Tenue en température : jusqu’à 180 °C, en fonction de la bague PTFE et de la pression dans le circuit
- Excellente stabilité mécanique de l’assemblage et Étanchéité fiable et durable
Qualité & traçabilité DMD INOX :
- Fabrication conforme au système qualité ISO 9001 et traçabilité complète DMD INOX des différentes étapes de fabrication disponible sur demande (service en option)
État de propreté : Le corps du raccord, les bagues de serrage et l’écrou subissent un dégraissage par ultrasons, garantissant un aspect esthétique irréprochable et une finition parfaitement adaptée aux installations industrielles les plus soignées.
Secteurs industriels concernés : Industrie automobile, Agroalimentaire, Industrie pharmaceutique, Chimie, Process industriels, Laboratoires, Recherche & Nucléaire.
Types d’applications : Circuits de fluides, réseaux de tuyauterie basse et moyenne pression, hydraulique légère, fluides propres, process industriels nécessitant fiabilité, précision et sécurité d’assemblage.
