Informations générales

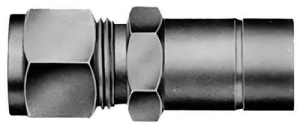

Raccord lisse à sertir ou à souder de diamètre "D" en inox 316L permettant de connecter un tube de Ø "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger

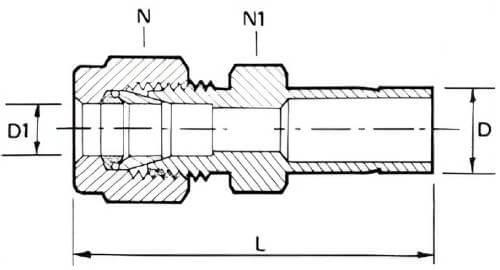

Caractéristiques techniques
| Tubes métriques (mm) | |||||
| D 1 Ø tube 1 | D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 6 | 6 | 14 | 14 | 40 | RDBPR6M6M |
| 8 | 8 | 17 | 17 | 42 | RDBPR8M8M |
| 10 | 10 | 19 | 19 | 43 | RDBPR10M10M |
| 12 | 12 | 22 | 22 | 45 | RDBPR12M12M |
| Tubes impériaux (OD en fraction de pouce américain) | |||||
| D 1 Ø tube 1 | D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 1/4" | 1/4" | 14 | 14 | 40 | RDBPR4I4I |
| 3/8” | 3/8” | 19 | 19 | 43 | RDBPR6I6I |
| 1/2" | 1/2" | 22 | 22 | 45 | RDBPR8I8I |
| 3/4" | 3/4" | 27 | 27 | 48 | RDBPR12I12I |
Les dimensions des produits ne sont pas contractuelles
Demande d'informations
Ce produit vous intéresse ?
Vous avez une question, besoin d'un complément d'informations ou une demande spécifique sur ce produit ? Contactez-nous dès maintenant, nous vous répondrons dans les plus bref délais !
Partager ce produit
Produits associés
Vous pourriez être aussi intéressé par

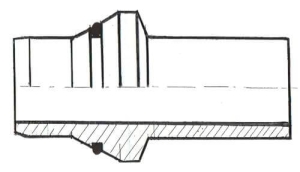

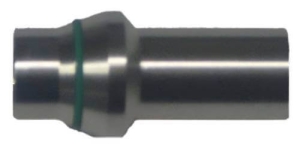

Embout Lisse à Souder/Sertir
