Réduction de Tube
Réduction de tube

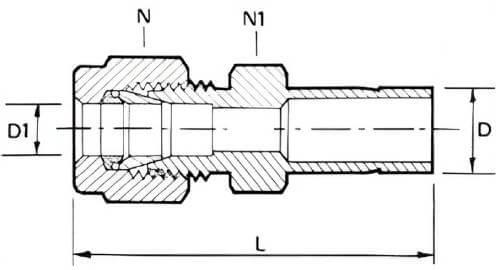

Schéma réduction de tube
DMD INOX
Informations générales
Raccord lisse à sertir ou à souder de diamètre "D" en inox 316L permettant de connecter un tube de Ø "D1"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||
| D 1 | D | N (mm) | N1 (mm) | L (mm) | Référence |
| 4 | 6 | 10 | 10 | 37 | RDBRT4M6M |
| 6 | 4 | 14 | 14 | 37 | RDBRT6M4M |
| 6 | 8 | 14 | 14 | 40 | RDBRT6M8M |
| 6 | 10 | 14 | 14 | 40 | RDBRT6M10M |
| 6 | 12 | 14 | 14 | 40 | RDBRT6M12M |
| 8 | 6 | 17 | 17 | 42 | RDBRT8M6M |
| 8 | 10 | 17 | 17 | 42 | RDBRT8M10M |
| 8 | 12 | 17 | 17 | 42 | RDBRT8M12M |
| 10 | 6 | 19 | 19 | 43 | RDBRT10M6M |
| 10 | 8 | 19 | 19 | 43 | RDBRT10M8M |
| 10 | 12 | 19 | 19 | 43 | RDBRT10M12M |
| 12 | 8 | 22 | 22 | 45 | RDBRT12M8M |
| 12 | 10 | 22 | 22 | 45 | RDBRT12M10M |
| Tubes ISO (DN en pouce ISO) | |||||
| D 1 Ø tube1 | D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 13,7 | 13.7 | 25 | 17 | 45 | RDBRT6S4S |
| 17,2 | 17.2 | 30 | 22 | 45 | RDBRT8S4S |
| 21,3 | 21.3 | 35 | 27 | 48 | RDBRT8S6S |
| 26,9 | 26.9 | 41 | 35 | 48 | RDBRT12S8S |
| Tubes impériaux (OD en fraction de pouce américain) | |||||
| D 1 Ø tube1 | D Ø tube | N (mm) | N1 (mm) | L (mm) | Référence |
| 1/8" | 3/16" | 14 | 14 | 37 | RDBRT2I3I |
| 1/8" | 1/4" | 14 | 14 | 37 | RDBRT2I4I |
| 1/4" | 1/4" | 14 | 14 | 40 | RDBPR4I4I |
| 1/4" | 3/8” | 14 | 14 | 40 | RDBRT4I6I |
| 1/4" | 1/2" | 14 | 14 | 40 | RDBRT4I8I |
| 3/8” | 1/4" | 19 | 19 | 43 | RDBRT6I4I |
| 3/8” | 3/8” | 19 | 19 | 43 | RDBPR6I6I |
| 3/8” | 1/2" | 19 | 19 | 43 | RDBRT6I8I |
| 1/2" | 1/4" | 22 | 22 | 45 | RDBRT8I4I |
| 1/2" | 3/8” | 22 | 22 | 45 | RDBRT8I6I |
| 1/2" | 1/2" | 22 | 22 | 45 | RDBPR8I8I |
| 1/2" | 3/4" | 22 | 22 | 45 | RBDRT8I12I |
| 3/4" | 1/2" | 27 | 27 | 48 | RDBRT12I8I |
| 3/4" | 3/4" | 27 | 27 | 48 | RDBPR12I12I |
Les dimensions des produits ne sont pas contractuelles
