Té Égal
Té égal

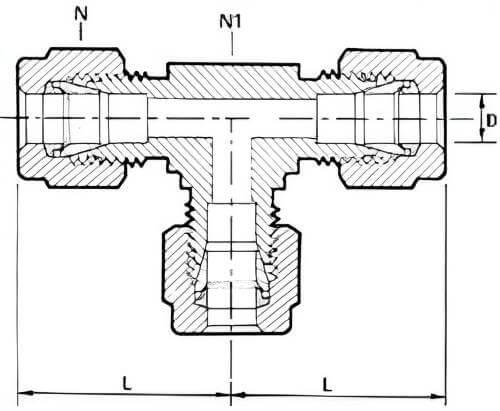

Schéma té égal
DMD INOX
Informations générales
Raccord union en té en inox 316L permettant de connecter 3 tubes de même diamètre "D" entre eux
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 3 | 10 | 10 | 24 | RDBTE3M |
| 4 | 13 | 10 | 25 | RDBTE4M |
| 6 | 14 | 10 | 26 | RDBTE6M |
| 8 | 17 | 10 | 28 | RDBTC8M |
| 10 | 19 | 14 | 30 | RDBTE10M |
| 12 | 22 | 19 | 35 | RDBTE12M |
| 14 | 24 | 19 | 36 | RDBTE14M |
| 16 | 27 | 22 | 38 | RDBTE16M |
| 18 | 32 | 25 | 40 | RDBTE18M |
| 20 | 32 | 30 | 43 | RDBTE20M |
| 25 | 41 | 30 | 46 | RDBTE25M |
| Tubes ISO (DN en pouce ISO) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 13,7 | 25 | 22 | 36 | RDBTE4S |
| 17,2 | 30 | 25 | 40 | RDBTE6S |
| 21,3 | 35 | 30 | 43 | RDBTE8S |
| 26,9 | 41 | 30 | 46 | RDBTE12S |
| 33,7 | 45 | 40 | 52 | RDBTE16S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 1/8" | 10 | 10 | 24 | RDBTE2I |
| 3/16" | 12,7 | 10 | 25 | RDBTE3I |
| 1/4" | 14 | 10 | 26 | RDBTE4I |
| 3/8" | 19 | 14 | 30 | RDBTE6I |
| 1/2" | 22 | 19 | 35 | RDBTE8I |
| 3/4" | 32 | 25 | 40 | RDBTE12I |
| 1" | 41 | 30 | 46 | RDBTE16I |
Les dimensions des produits ne sont pas contractuelles
