Traversée de Cloison
Union traversée de cloison
DMD INOX

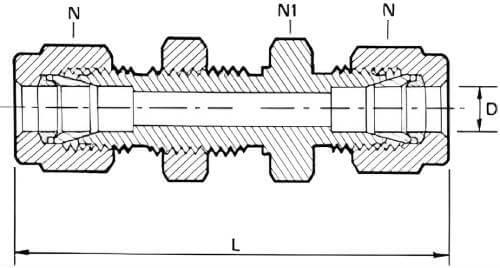

Schéma union traversée de cloison
Informations générales
Raccord union traversée de cloison en inox 316L permettant de connecter un tube d'un diamètre "D" à un autre tube de diamètre "D" au travers d'une cloison
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 3 | 10 | 10 | 46 | RDBTC3M |
| 4 | 13 | 10 | 46 | RDBTC4M |
| 6 | 14 | 12 | 49 | RDBTC6M |
| 8 | 17 | 14 | 52 | RDBTC8M |
| 10 | 19 | 17 | 58 | RDBTC10M |
| 12 | 22 | 22 | 61 | RDBTC12M |
| 14 | 24 | 22 | 62 | RDBTC14M |
| 16 | 27 | 24 | 63 | RDBTC16M |
| 18 | 32 | 27 | 64 | RDBTC18M |
| 20 | 32 | 27 | 66 | RDBTC20M |
| 25 | 41 | 41 | 74 | RDBTC25M |
| Tubes ISO (DN en pouce ISO) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 13,7 | 25 | 27 | 62 | RDBTC4S |
| 17,2 | 30 | 27 | 64 | RDBTC6S |
| 21,3 | 35 | 32 | 68 | RDBTC8S |
| 26,9 | 41 | 46 | 74 | RDBTC12S |
| 33,7 | 45 | 42 | 75 | RDBTC16S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 1/8" | 10 | 12 | 46 | RDBTC2I |
| 3/16" | 12,7 | 14 | 46 | RDBTC3I |
| 1/4" | 14 | 12 | 52 | RDBTC4I |
| 3/8" | 19 | 17 | 56 | RDBTC6I |
| 1/2" | 22 | 22 | 62 | RDBTC8I |
| 3/4" | 32 | 27 | 64 | RDBTC12I |
| 1" | 41 | 41 | 74 | RDBTC16I |
Les dimensions des produits ne sont pas contractuelles
