Union Double

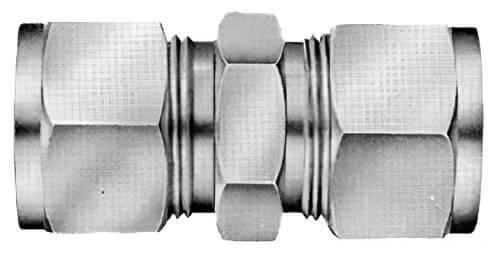

Union double bague inox 316L

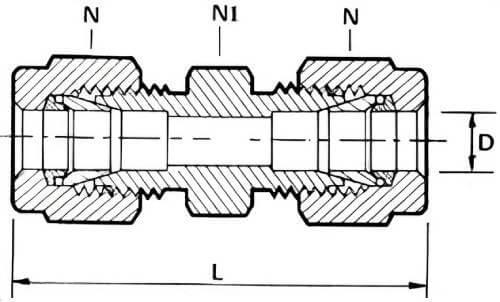

Schéma union double bague 316L
DMD INOX
Informations générales
Raccord union en inox 316L permettant de connecter un tube d'un diamètre "D" à un autre tube de diamètre "D" en ligne.
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 3 | 10 | 10 | 36 | RDBUD3M |
| 4 | 13 | 10 | 36 | RDBUD4M |
| 6 | 14 | 12 | 39 | RDBUD6M |
| 8 | 17 | 14 | 42 | RDBUD8M |
| 10 | 19 | 17 | 48 | RDBUD10M |
| 12 | 22 | 22 | 51 | RDBUD12M |
| 14 | 24 | 22 | 52 | RDBUD14M |
| 16 | 27 | 24 | 53 | RDBUD16M |
| 18 | 32 | 27 | 54 | RDBUD18M |
| 20 | 32 | 27 | 56 | RDBUD20M |
| 25 | 41 | 41 | 64 | RDBUD25M |
| Tubes ISO (DN en pouce ISO) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 13,7 | 25 | 27 | 52 | RDBUD4S |
| 17,2 | 30 | 27 | 54 | RDBUD6S |
| 21,3 | 35 | 32 | 58 | RDBUD8S |
| 26,9 | 41 | 36 | 75 | RDBUD12S |
| 33,7 | 45 | 42 | 78 | RDBUD16S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 1/8" | 10 | 12 | 36 | RDBUD2I |
| 3/16" | 12,7 | 14 | 36 | RDBUD3I |
| 1/4" | 14 | 12 | 42 | RDBUD4I |
| 3/8" | 19 | 17 | 46 | RDBUD6I |
| 1/2" | 22 | 22 | 52 | RDBUD8I |
| 3/4" | 32 | 27 | 54 | RDBUD12I |
| 1" | 41 | 41 | 64 | RDBUD16I |
Les dimensions des produits ne sont pas contractuelles
