Union 3 pièces Cannelé à Souder Étanchéité Joint Plat
DMD INOX
DMD INOX
Informations générales
Raccord union 3 pièces inox cannelé à souder sur tube en bout à bout. Étanchéité joint plat.
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques

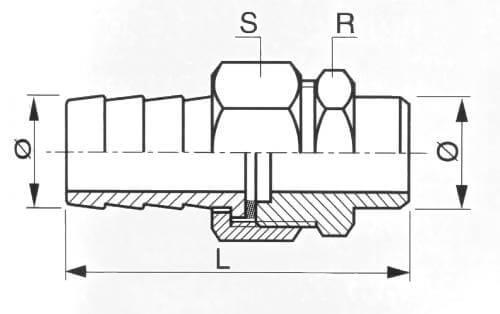

| UNIONS LISSE/CANNELE | ||||||
| DN | Ø | L | R | S | Poids (kg) | Référence |
| 8 | 13.5 | 46 | 17 | 21 | 0.055 | R3PLCP8 |
| 12 | 17.2 | 52 | 21 | 24 | 0.080 | R3PLCP12 |
| 15 | 21.3 | 59 | 27 | 30 | 0.150 | R3PLCP15 |
| 20 | 26.9 | 67 | 36 | 36 | 0.220 | R3PLCP20 |
| 25 | 33.7 | 75 | 35* | 46 | 0.380 | R3PLCP25 |
| 32 | 42.4 | 79 | 45* | 55 | 0.500 | R3PLCP32 |
| 40 | 48.3 | 77 | 50* | 60 | 0.560 | R3PLCP40 |
| 50 | 60.3 | 88 | 60* | 70 | 0.900 | R3PLCP50 |
| * 2 plats de serrage | ||||||
Les dimensions des produits ne sont pas contractuelles
