Union 3 pièces à Souder Étanchéité Joint Plat
DMD INOX
DMD INOX
Informations générales
Raccord union 3 pièces inox à souder sur tube en bout à bout. Étanchéité joint plat.
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques

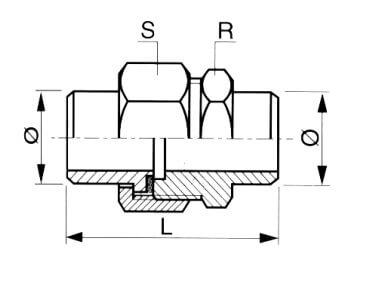

| UNIONS LISSE/LISSE JOINT PLAT | ||||||
| DN | Ø | L | R | S | Poids (kg) | GAZ/BSP |
| 8 | 13.5 | 40 | 17 | 21 | 0.050 | R3PLLP8 |
| 12 | 17.2 | 45 | 21 | 24 | 0.075 | R3PLLP12 |
| 15 | 21.3 | 48 | 27 | 30 | 0.130 | R3PLLP15 |
| 20 | 26.9 | 52 | 36 | 36 | 0.195 | R3PLLP20 |
| 25 | 33.7 | 55 | 35* | 46 | 0.325 | R3PLLP25 |
| 32 | 42.4 | 56 | 45* | 55 | 0.420 | R3PLLP32 |
| 40 | 48.3 | 58 | 50* | 60 | 0.490 | R3PLLP40 |
| 50 | 60.3 | 62 | 60* | 70 | 0.710 | R3PLLP50 |
| 65 | 76.1 | 81 | 80* | 92 | 1.250 | R3PLLP65 |
| 80 | 88.9 | 130 | 115* | 135 | 1.855 | R3PLLP80 |
| * 2 plats de serrage | ||||||
Les dimensions des produits ne sont pas contractuelles
