Joint Plat

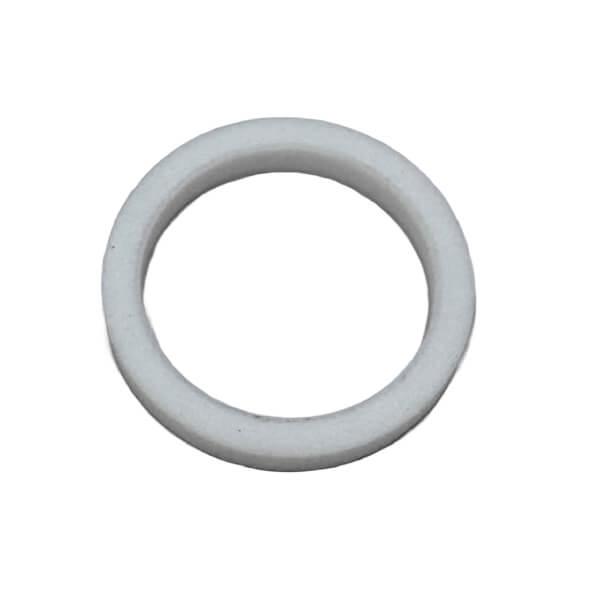

Joint plat PTFE

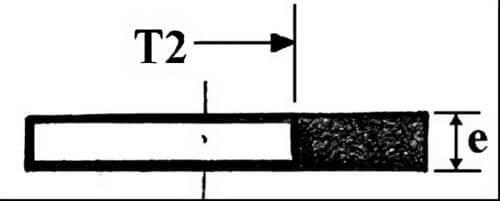

Schéma joint plat PTFE
DMD INOX
Informations générales
Joint plat de raccord RSR en PTFE ou PEHD
Documents
RACCORDS SANS RETENTION (Pdf
- 1119.199ko)
Télecharger
Caractéristiques techniques
| Tubes cotes métriques | |||
| Tube | T2 | e | PTFE |
| 6 × 1 | 4 | 4 | RSRJT6M |
| 8 × 1 | 6 | 4 | RSRJT8M |
| 10 × 1 | 8 | 4 | RSRJT10M |
| 12 × 1 | 10 | 4 | RSRJT12M |
| 14 × 1 | 12 | 4 | RSRJT14M |
| 18 × 1 | 16 | 4 | RSRJT18M |
| 20 × 1 | 18 | 4 | RSRJT20M |
| 22 × 1 | 20 | 4 | RSRJT22M |
| 25 × 2 | 21 | 4 | RSRJT25M |
| 30 × 2 | 26 | 4 | RSRJT30M |
| 35 × 2 | 31 | 4 | RSRJT35M |
| 38 × 2 | 34 | 4 | RSRJT38M |
| 40 × 2 | 36 | 4 | RSRJT40M |
| 51 × 2 | 47 | 4 | RSRJT51M |
| Tubes cotes ISO | |||
| Tube | T2 | e | PTFE |
| 13,5 x 1,6 | 8 | 4 | RSRJT4S |
| 17,2 x 1,6 | 12 | 4 | RSRJT6S |
| 21,3 x 1,6 | 15 | 4 | RSRJT8S |
| 26,9 x 1,6 | 20 | 4 | RSRJT12S |
| 33,7 x 1,6 | 26 | 4 | RSRJT16S |
| 42,4 x 2 | 33 | 4 | RSRJT20S |
| 48,3 x 2 | 40 | 4 | RSRJT24S |
| 60,3 x 2 | 50 | 4 | RSRJT32S |
| 76,1 x 2 | 66 | 4 | RSRJT40S |
| 88,9 x 2 | 80 | 4 | RSRJT48S |
Les dimensions des produits ne sont pas contractuelles
Demande d'informations
Ce produit vous intéresse ?
Vous avez une question, besoin d'un complément d'informations ou une demande spécifique sur ce produit ? Contactez-nous dès maintenant, nous vous répondrons dans les plus bref délais !
Partager ce produit
Produits associés
Vous pourriez être aussi intéressé par

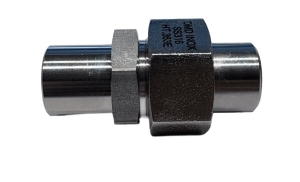

Union à Souder Butt Welding
Raccords sans Rétention
Raccord à joint plat à souder bout à bout aux 2 extrémités

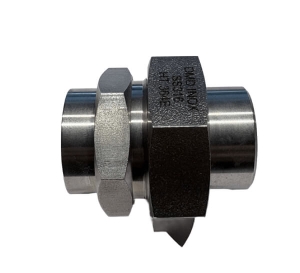

Union à Souder Socket Welding
