Croix Égale ISO CF 1 Bride Fixe + 3 Brides Tournantes

Croix égale ISO CF trous lisses à 3 brides tournantes
Croix égale ISO CF trous lisses à 3 brides tournantes
Croix égale ISO CF trous lisses à 3 brides tournantes

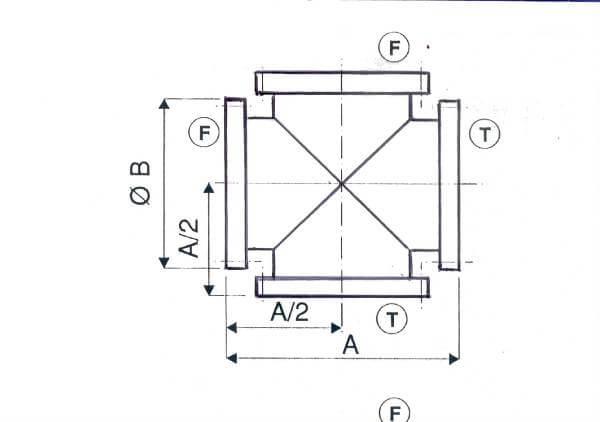

Schéma croix égale ISO CF trous lisses à 3 brides tournantes
Schéma croix égale ISO CF trous lisses à 3 brides tournantes
Schéma croix égale ISO CF trous lisses à 3 brides tournantes

Informations générales

Croix égale ISO CF inox à 90° avec 1 brides fixes et 3 brides tournantes à trous lisses. Brides à couteau pour joint métallique

Documents

RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf - 3835.355ko)
Télecharger

Caractéristiques techniques

CROIX EGALES A TROUS LISSES (3 COTES TOURNANTS)
 Ø nominal A B E Inox 304
DN 16 75 33.8 6 VCFCR16LI
DN 35 125 69.5 6 VCFCR35LI
DN 63 171.4 113.6 8 VCFCR63LI
DN 100 219 151.6 16 VCFCR100LI
DN 150 279.4 202.5 20 VCFCR150LI
Les dimensions des produits ne sont pas contractuelles
