Union traversée de cloison

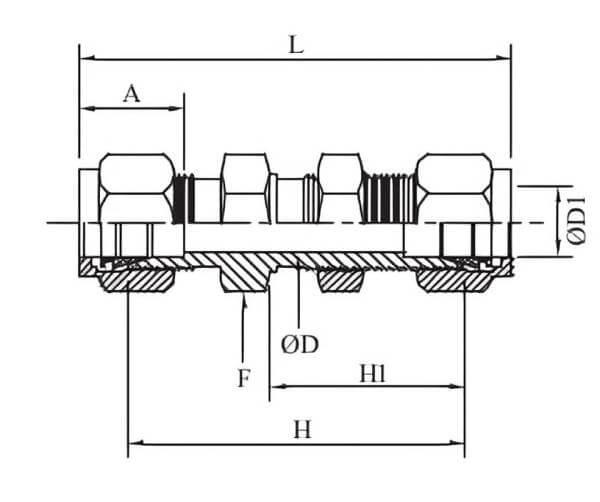

Schéma union traversée de cloison
DMD INOX
DMD INOX
Informations générales
Raccord union traversée de cloison en inox 316 permettant de connecter un tube d'un diamètre "T" à un autre tube de diamètre "T" au travers d'un cloison
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger

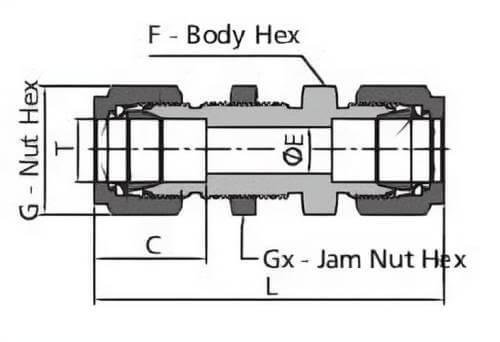

Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| T Ø tube | G | Gx | C | Ø E | F | L | Référence |
| 3 | 12 | 14 | 12,9 | 2,4 | 14 | 51,3 | DCFBU3M |
| 4 | 12 | 14 | 13,7 | 2,4 | 14 | 53,6 | DCFBU4M |
| 6 | 14 | 16 | 15,3 | 4,8 | 16 | 57,7 | DCFBU6M |
| 8 | 16 | 18 | 16,2 | 6,4 | 18 | 61 | DCFBU8M |
| 10 | 19 | 22 | 17,2 | 7,9 | 22 | 63,7 | DCFBU10M |
| 12 | 22 | 24 | 22,8 | 9,5 | 24 | 71 | DCFBU12M |
| 14 | 25 | 27 | 24,4 | 11,1 | 27 | 72,5 | DCFBU14M |
| 16 | 25 | 27 | 24,4 | 12,7 | 27 | 72,5 | DCFBU16M |
| 18 | 25 | 30 | 24,4 | 15,1 | 30 | 78,9 | DCFBU18M |
| 20 | 30 | 35 | 26 | 15,9 | 35 | 84,5 | DCFBU20M |
| 22 | 30 | 35 | 26 | 15,9 | 35 | 84,5 | DCFBU22M |
| 25 | 38 | 41 | 31,3 | 21,8 | 41 | 96 | DCFBU25M |
| Tubes IS(O DN en pouces ISO) | |||||||
| T Ø tube | G | Gx | C | Ø E | F | L | Référence |
| 13,7 | SUR DEMANDE | DCFBU4S | |||||
| 17,2 | DCFBU6S | ||||||
| 21,3 | DCFBU8S | ||||||
| 26,9 | DCFBU12S | ||||||
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| T Ø tube | G | Gx | C | Ø E | F | L | Référence |
| 1/8" | 11,1 | 12,7 | 12,7 | 2,3 | 12,7 | 51,3 | DCFBU2I |
| 3/16" | 12,7 | 14,3 | 13,7 | 3 | 14,3 | 53,6 | DCFBU3I |
| 1/4" | 14,3 | 15,9 | 15,2 | 4,8 | 15,9 | 57,7 | DCFBU4I |
| 3/8" | 17,5 | 19,1 | 16,8 | 7,1 | 19,1 | 62,2 | DCFBU6I |
| 1/2" | 22,2 | 23,8 | 22,9 | 10,4 | 23,8 | 71,1 | DCFBU8I |
| 3/4" | 28,6 | 30,2 | 24,4 | 15,7 | 30,2 | 79 | DCFBU12I |
| 1" | 38,1 | 41,3 | 31,2 | 22,4 | 41,3 | 95,8 | DCFBU16I |
Les dimensions des produits ne sont pas contractuelles
