Union de Réduction

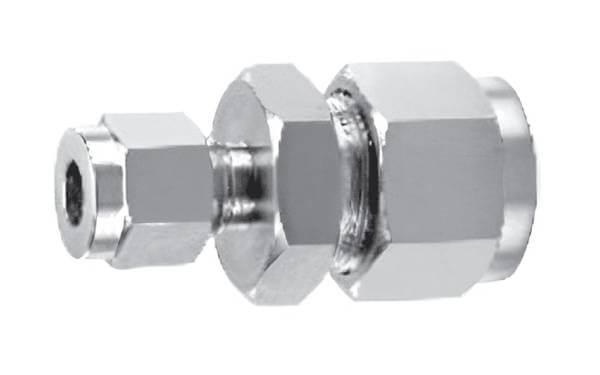

Union de réduction

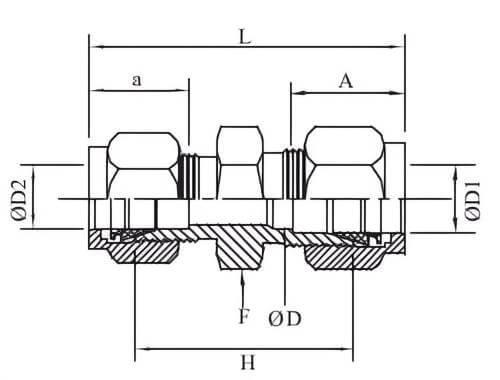

Schéma union de réduction
DMD INOX
Informations générales
Raccord union de réduction en inox 316 permettant de connecter un tube d'un diamètre "Tx" à un autre tube de diamètre "D2" de moindre importance en ligne
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||
| T Ø tube | Tx | C | G | Ø E | Cx | Gx | F | Référence |
| 6 | 4 | 15,3 | 14 | 2,4 | 13,7 | 12 | 14 | DCFRU64M |
| 8 | 4 | 16,3 | 16 | 2,4 | 13,7 | 12 | 16 | DCFRU84M |
| 8 | 6 | 16,3 | 16 | 4,8 | 15,3 | 14 | 16 | DCFRU86M |
| 10 | 6 | 17,2 | 19 | 4,8 | 15,3 | 14 | 19 | DCFRU106M |
| 10 | 8 | 17,2 | 19 | 6,4 | 16,3 | 16 | 19 | DCFRU108M |
| 12 | 6 | 22,8 | 22 | 4,8 | 15,3 | 14 | 22 | DCFRU126M |
| 12 | 8 | 22,8 | 22 | 6,4 | 16,3 | 16 | 22 | DCFRU128M |
| 12 | 10 | 22,8 | 22 | 7,9 | 17,2 | 19 | 22 | DCFRU1210M |
| 14 | 12 | 24,4 | 25 | 9,5 | 22,8 | 22 | 24 | DCFRU1412M |
| 16 | 12 | 24,4 | 25 | 9,5 | 22,8 | 22 | 24 | DCFRU1612M |
| 18 | 16 | 24,4 | 30 | 12,7 | 24,4 | 25 | 27 | DCFRU1816M |
| 20 | 12 | 26 | 32 | 9,5 | 22,8 | 22 | 30 | DCFRU2012M |
| 22 | 16 | 26 | 32 | 12,7 | 24,4 | 25 | 30 | DCFRU2216M |
| 25 | 16 | 31,3 | 38 | 12,7 | 24,4 | 25 | 38 | DCFRU2516M |
| Tubes ISO (DN en pouce ISO) | ||||||||
| T Ø tube | Tx | C | G | Ø E | Cx | Gx | F | Référence |
| 17,2 | 13,7 | 24 | 27 | 10,2 | 24 | 24 | 27 | DCFRU64S |
| 21,3 | 13,7 | 33 | 36 | 10,2 | 24 | 24 | 32 | DCFRU84S |
| 21,3 | 17,2 | 33 | 36 | 14 | 24 | 27 | 32 | DCFRU86S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||
| T Ø tube | Tx | C | G | Ø E | Cx | Gx | F | Référence |
| 3/8” | 1/4" | 12,7 | 17,5 | 4,8 | 15,2 | 14,3 | 15,9 | DCFRU64I |
| 1/2" | 1/4" | 22,9 | 22,2 | 4,8 | 15,2 | 14,3 | 20,6 | DCFRU84I |
| 1/2" | 3/8" | 22,9 | 22,2 | 7,1 | 16,8 | 17,5 | 20,6 | DCFRU86I |
| 3/4" | 1/2" | 24,4 | 28,6 | 10,4 | 22,8 | 22,2 | 27 | DCFRU128I |
Les dimensions des produits ne sont pas contractuelles
