Union Double

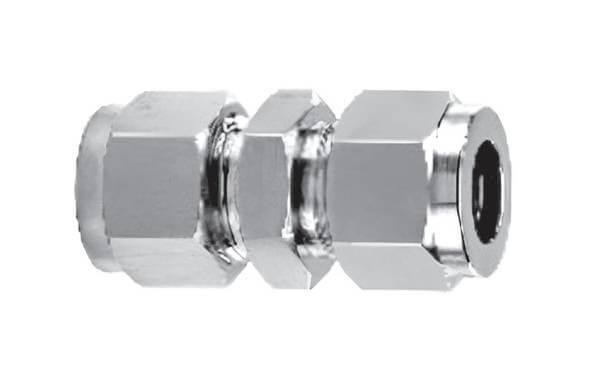

Union

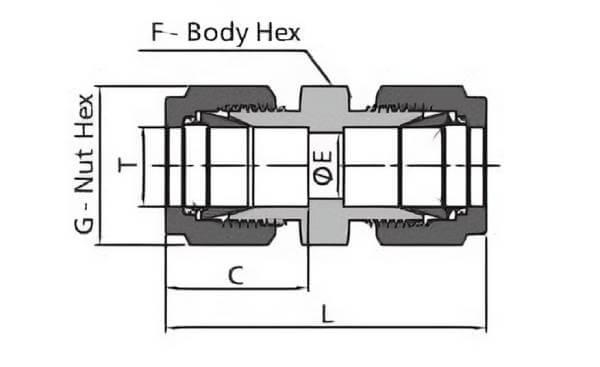

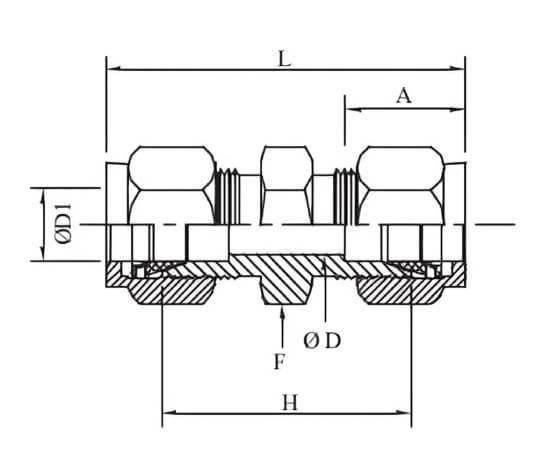

Schéma union
DMD INOX
Informations générales
Raccord union en inox 316 permettant de connecter un tube d'un diamètre "T" à un autre tube de diamètre "T" en ligne
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| T Ø tube | C | Ø E | F | G | L | Référence |
| 3 | 12,9 | 2,4 | 12 | 12 | 35,3 | DCFU3M |
| 4 | 13,7 | 2,4 | 12 | 12 | 37,3 | DCFU4M |
| 6 | 15,3 | 4,8 | 14 | 14 | 41 | DCFU6M |
| 8 | 16,2 | 6,4 | 15 | 16 | 43,2 | DCFU8M |
| 10 | 17,2 | 7,9 | 18 | 19 | 46,2 | DCFU10M |
| 12 | 22,8 | 9,5 | 22 | 22 | 52 | DCFU12M |
| 14 | 24,4 | 11,1 | 24 | 25 | 52 | DCFU14M |
| 16 | 24,4 | 12,7 | 24 | 25 | 52 | DCFU16M |
| 18 | 24,4 | 15,1 | 27 | 30 | 53,5 | DCFU18M |
| 20 | 26 | 15,9 | 30 | 32 | 55 | DCFU20M |
| 22 | 26 | 18,3 | 30 | 32 | 55 | DCFU22M |
| 25 | 31,3 | 21,8 | 35 | 38 | 65 | DCFU25M |
| Tubes ISO (DN en pouce ISO) | ||||||
| T Ø tube | C | Ø E | F | G | L | Référence |
| 13,7 | 24 | 10,2 | 24 | 24 | 53,5 | DCFU4S |
| 17,2 | 24 | 14 | 27 | 27 | 54 | DCFU6S |
| 21,3 | 33 | 18,1 | 32 | 36 | 72,5 | DCFU8S |
| 26,9 | 36 | 23,7 | 36 | 40 | 75 | DCFU12S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| T Ø tube | C | Ø E | F | G | L | Référence |
| 1/8" | 12,7 | 2,3 | 11,1 | 11,1 | 35,6 | DCFU2I |
| 3/16" | 13,7 | 3 | 12,7 | 12,7 | 37,3 | DCFU3I |
| 1/4" | 15,2 | 4,8 | 12,7 | 14,3 | 40,9 | DCFU4I |
| 3/8" | 16,8 | 7,1 | 15,9 | 17,5 | 45 | DCFU6I |
| 1/2" | 22,9 | 10,4 | 20,6 | 22,2 | 51,3 | DCFU8I |
| 3/4" | 24,4 | 15,7 | 27 | 28,6 | 53,6 | DCFU12I |
| 1" | 31,2 | 22,4 | 34,9 | 38,1 | 64,8 | DCFU16I |
Les dimensions des produits ne sont pas contractuelles
