Bouchon de Raccord
Bouchon de raccord

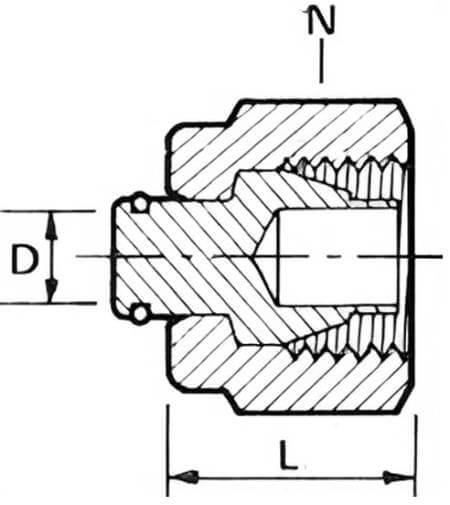

Schéma bouchon de raccord
DMD INOX
Informations générales
Ecrou avec obturateur Ø "D" permettant de boucher un raccord de Ø "D" en inox 316L
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||
| D Ø tube | N (mm) | L (mm) | Référence |
| 3 | 10 | 15 | RDBBR3M |
| 4 | 13 | 15 | RDBBR4M |
| 6 | 14 | 17 | RDBBR6M |
| 8 | 17 | 17 | RDBBR8M |
| 10 | 19 | 18 | RDBBR10M |
| 12 | 22 | 19 | RDBBR12M |
| 14 | 24 | 22 | RDBBR14M |
| 16 | 27 | 23 | RDBBR16M |
| 18 | 32 | 23 | RDBBR18M |
| 20 | 32 | 24 | RDBBR20M |
| 25 | 41 | 25 | RDBBR25M |
| Tubes ISO (DN en pouce ISO) | |||
| D Ø tube | N (mm) | L (mm) | Référence |
| 13,7 | 25 | 22 | RDBBR4S |
| 17,2 | 30 | 24 | RDBBR6S |
| 21,3 | 35 | 24 | RDBBR8S |
| 26,9 | 41 | 27 | RDBBR12S |
| 33,7 | 45 | 28 | RDBBR16S |
| Tubes impériaux (OD en fraction de pouce américain) | |||
| D Ø tube | N (mm) | L (mm) | Référence |
| 1/8" | 10 | 15 | RDBBR2I |
| 3/16" | 12,7 | 17 | RDBBR3I |
| 1/4" | 14 | 17 | RDBBR4I |
| 3/8" | 19 | 19 | RDBBR6I |
| 1/2" | 22 | 19 | RDBBR8I |
| 3/4" | 32 | 21 | RDBBR12I |
| 1" | 41 | 25 | RDBBR16I |
Les dimensions des produits ne sont pas contractuelles
