Union à Souder Butt Welding

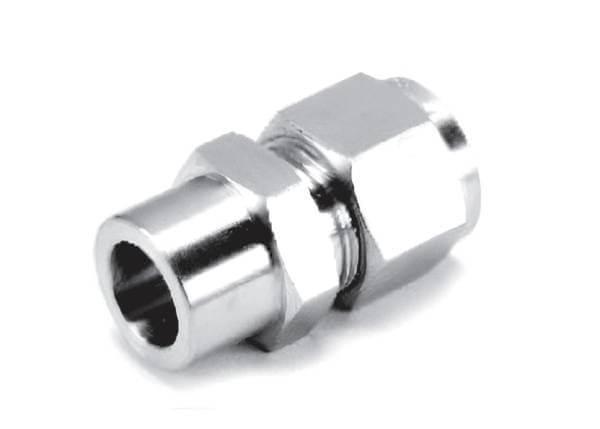

Union souder à Butt Welding

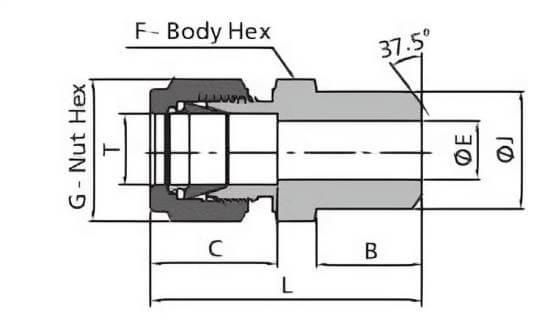

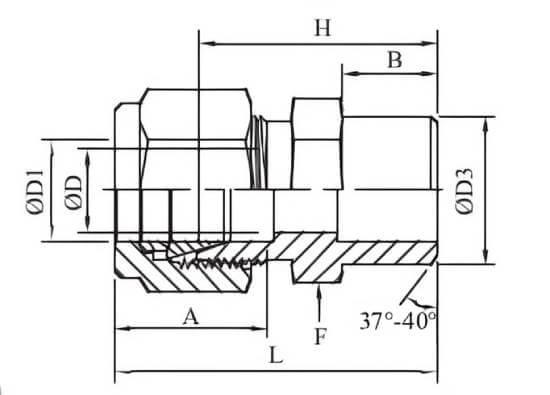

Schéma union à souder Butt Welding
DMD INOX
Informations générales
Raccord à souder BW inox 316 permettant de connecter un tube de diamètre "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||
| T Ø tube | G | F | C | B | L | E | J | Référence |
| 1/8" | 11,1 | 11,1 | 12,7 | 9,7 | 30,5 | 2,3 | 10,3 | DCFWC2I2S |
| 1/4" | 14,3 | 12,7 | 15,2 | 9,7 | 32,8 | 4,8 | 10,3 | DCFWC4I2S |
| 1/4" | 14,3 | 14,3 | 15,2 | 14,2 | 37,8 | 4,8 | 13,7 | DCFWC4I4S |
| 3/8" | 17,5 | 15,9 | 16,8 | 14,2 | 39,9 | 7,1 | 13,7 | DCFWC6I4S |
| 3/8" | 17,5 | 17,5 | 16,8 | 14,2 | 39,9 | 7,1 | 17,2 | DCFWC6I6S |
| 3/8" | 17,5 | 22,2 | 16,8 | 19,1 | 46,2 | 7,1 | 21,3 | DCFWC6I8S |
| 1/2" | 22,2 | 20,6 | 22,9 | 14,2 | 43,4 | 10,4 | 13,7 | DCFWC8I4S |
| 1/2" | 22,2 | 22,2 | 22,9 | 14,2 | 49 | 10,4 | 17,2 | DCFWC8I6S |
| 1/2" | 22,2 | 27 | 22,9 | 19,1 | 50,5 | 10,4 | 21,3 | DCFWC8I8S |
| Tubes métriques (mm) | ||||||||
| T Ø tube | G | F | C | B | L | E | J | Référence |
| 4 | 12 | 12 | 13,7 | 9,7 | 31,5 | 2,4 | 10,3 | DCFWC4M2S |
| 6 | 14 | 14 | 15,3 | 9,7 | 32,8 | 4,8 | 10,3 | DCFWC6M2S |
| 6 | 14 | 14 | 15,3 | 14,2 | 37,9 | 4,8 | 13,7 | DCFWC6M4S |
| 8 | 16 | 18 | 16,2 | 14,2 | 38,7 | 6,4 | 13,7 | DCFWC8M4S |
| 8 | 16 | 18 | 16,2 | 14,2 | 38,7 | 6,4 | 17,2 | DCFWC8M6S |
| 8 | 16 | 22 | 16,2 | 19,1 | 45,6 | 6,4 | 21,3 | DCFWC8M8S |
| 10 | 19 | 18 | 17,2 | 14,2 | 40,9 | 7,5 | 13,7 | DCFWC10M4S |
| 10 | 19 | 18 | 17,2 | 14,2 | 40,9 | 7,9 | 17,2 | DCFWC10M6S |
| 10 | 19 | 22 | 17,2 | 19,1 | 46,5 | 7,9 | 21,3 | DCFWC10M8S |
| 12 | 22 | 22 | 22,8 | 14,2 | 43,4 | 7,5 | 13,7 | DCFWC12M4S |
| 12 | 22 | 22 | 22,8 | 14,2 | 43,4 | 9,5 | 17,2 | DCFWC12M6S |
| 12 | 22 | 22 | 22,8 | 19,1 | 49 | 9,5 | 21,3 | DCFWC12M8S |
Les dimensions des produits ne sont pas contractuelles
