Bouchon de Raccord
Bouchon de raccord

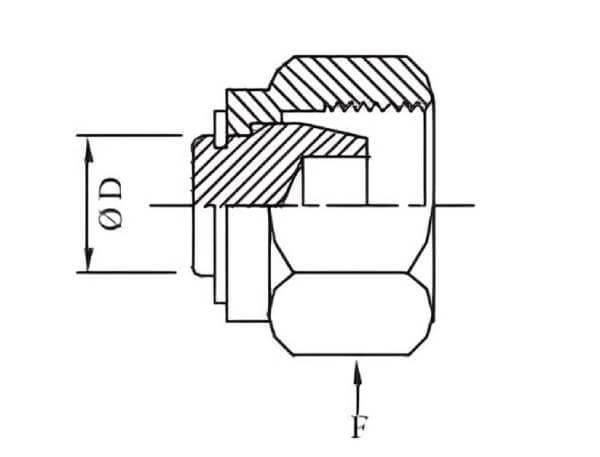

Schéma bouchon de raccord
DMD INOX
DMD INOX
Informations générales

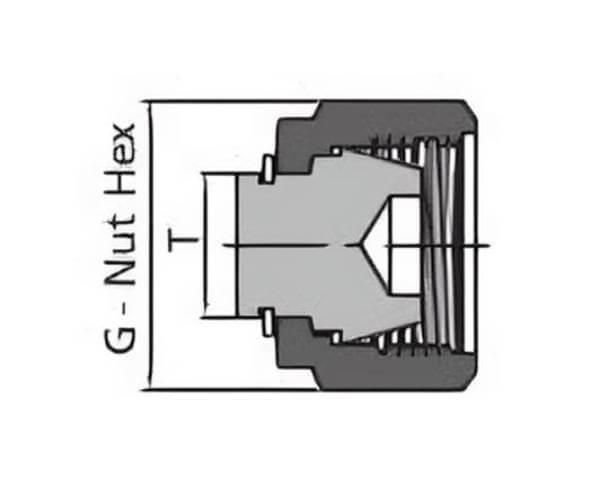

Ecrou avec obturateur Ø "T" permettant de boucher un raccord de Ø "T" inox 316
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||
| T Ø tube | G | Référence |
| 3 | 12 | DCFPP3M |
| 4 | 12 | DCFPP4M |
| 6 | 14 | DCFPP6M |
| 8 | 16 | DCFPP8M |
| 10 | 19 | DCFPP10M |
| 12 | 22 | DCFPP12M |
| 14 | 25 | DCFPP14M |
| 16 | 25 | DCFPP16M |
| 18 | 30 | DCFPP18M |
| 20 | 32 | DCFPP20M |
| 22 | 32 | DCFPP22M |
| 25 | 38 | DCFPP25M |
| Tubes impériaux ( OD en fraction de pouce américain ) | ||
| T Ø tube | G | Référence |
| 1/8" | 11,1 | DCFPP2I |
| 3/16" | 12,7 | DCFPP3I |
| 1/4" | 14,3 | DCFPP4I |
| 3/8" | 17,5 | DCFPP6I |
| 1/2" | 22,2 | DCFPP8I |
| 3/4" | 28,6 | DCFPP12I |
| 1" | 38,1 | DCFPP16I |
Les dimensions des produits ne sont pas contractuelles
