Coude Égal Soudure Orbitale
Coude égal à souder

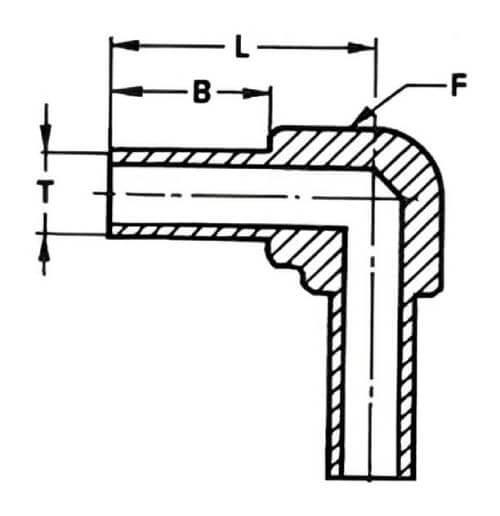

Schéma coude égal à souder
DMD INOX
DMD INOX
Informations générales
Coude égal à 90° à souder bout à bout pour un tube de diamètre D inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | ||||
| Ø Tube | B (mm) | F (mm) | L (mm) | Inox 316L |
| 4 | 19,05 | 10 | 27 | RDLCEL4M |
| 6 | 19,05 | 10 | 27 | RDLCEL6M |
| 8 | 19,05 | 13 | 28,5 | RDLCEL8M |
| 10 | 19,05 | 13 | 28,5 | RDLCEL10M |
| 12 | 19,05 | 17 | 30 | RDLCEL12M |
| 14 | 19,05 | 17 | 30 | RDLCEL14M |
| 18 | 19,05 | 25 | 34 | RDLCEL18M |
| 20 | 19,05 | 25 | 34 | RDLCEL20M |
| 25 | 19,05 | 30 | 36,5 | RDLCEL25M |
| Cotes de tubes impériales (pouces américains) | ||||
| Ø Tube | B (mm) | F (mm) | L (mm) | Inox 316L |
| 1/8’’ | 19,05 | 10 | 27 | RDLCEL2I |
| 1/4’’ | 19,05 | 10 | 27 | RDLCEL4I |
| 3/8’’ | 19,05 | 13 | 28,5 | RDLCEL6I |
| 1/2’’ | 19,05 | 17 | 30 | RDLCEL8I |
| 3/4’’ | 19,05 | 25 | 34 | RDLCEL12I |
| 1’’ | 19,05 | 30 | 36,5 | RDLCEL16I |
Les dimensions des produits ne sont pas contractuelles
Demande d'informations
Ce produit vous intéresse ?
Vous avez une question, besoin d'un complément d'informations ou une demande spécifique sur ce produit ? Contactez-nous dès maintenant, nous vous répondrons dans les plus bref délais !
