Croix égale à souder

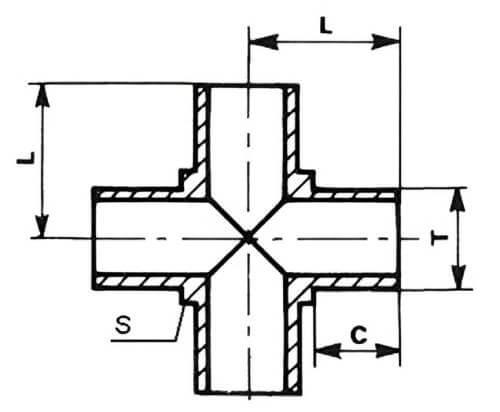

Schéma croix égale à souder
DMD INOX
DMD INOX
Informations générales
Croix égale à souder bout à bout pour un tube de diamètre D inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | ||||
| Ø Tube | L (mm) | F (mm) | B (mm) | Inox 316L |
| 4 | 27 | 10 | 19,05 | RDLCRL4M |
| 6 | 27 | 10 | 19,05 | RDLCRL6M |
| 8 | 28,5 | 13 | 19,05 | RDLCRL8M |
| 10 | 28,5 | 13 | 19,05 | RDLCRL10M |
| 12 | 30 | 17 | 19,05 | RDLCRL12M |
| 14 | 30 | 17 | 19,05 | RDLCRL14M |
| 18 | 34 | 25 | 19,05 | RDLCRL18M |
| 20 | 34 | 25 | 19,05 | RDLCRL20M |
| 25 | 36,5 | 30 | 19,05 | RDLCRL25M |
| Cotes de tubes impériales (pouces américains) | ||||
| Ø Tube | L (mm) | F (mm) | B (mm) | Inox 316L |
| 1/8’’ | 27 | 10 | 19,05 | RDLCRL2I |
| 1/4’’ | 27 | 10 | 19,05 | RDLCRL4I |
| 3/8’’ | 28,5 | 13 | 19,05 | RDLCRL6I |
| 1/2’’ | 30 | 17 | 19,05 | RDLCRL8I |
| 3/4’’ | 34 | 25 | 19,05 | RDLCRL12I |
| 1’’ | 36,5 | 30 | 19,05 | RDLCRL16I |
Les dimensions des produits ne sont pas contractuelles
