Té Réduit Soudure Orbitale

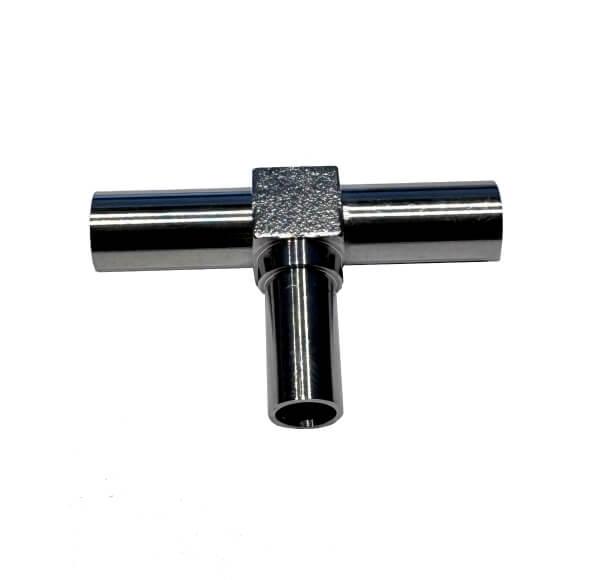

Té réduit à souder
DMD INOX

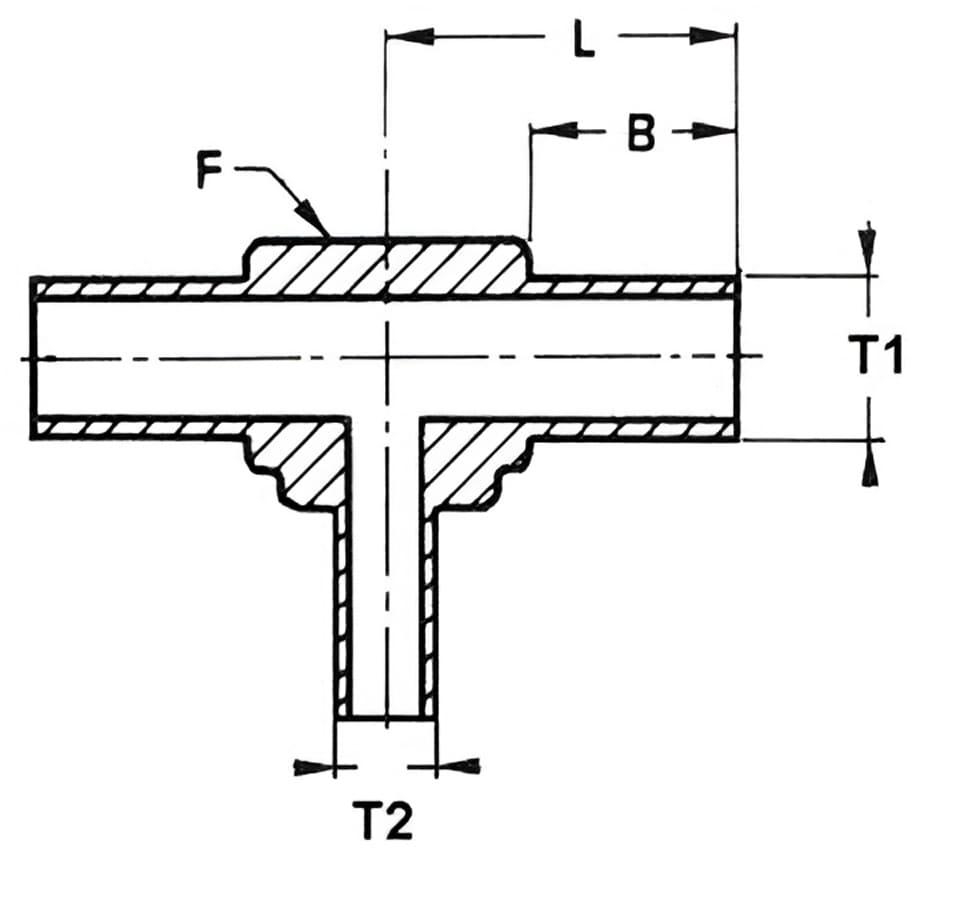

Schéma té réduit à souder
DMD INOX
Informations générales
Té réduit à souder bout à bout pour un tube de diamètre D sur la base et pour un tube de D1 sur le piquage en inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | |||||
| Ø Tube1 | Ø Tube2 | L (mm) | F (mm) | B (mm) | Inox 316L |
| 6 | 4 | 27 | 10 | 19,05 | RDLTRL6M4M |
| 8 | 6 | 27 | 10 | 19,05 | RDLTRL8M6M |
| 10 | 6 | 28,5 | 13 | 19,05 | RDLTRL10M6M |
| 12 | 6 | 28,5 | 13 | 19,05 | RDLTRL12M6M |
| 10 | 8 | 28,5 | 13 | 19,05 | RDLTRL10M8M |
| 12 | 8 | 30 | 17 | 19,05 | RDLTRL12M8M |
| 12 | 10 | 30 | 17 | 19,05 | RDLTRL12M10M |
| 14 | 12 | 30 | 17 | 19,05 | RDLTRL14M12M |
| 18 | 12 | 34 | 25 | 19,05 | RDLTRL18M12M |
| 20 | 12 | 34 | 25 | 19,05 | RDLTRL20M12M |
| 25 | 12 | 36,5 | 30 | 19,05 | RDLTRL25M12M |
| 20 | 18 | 36,5 | 25 | 19,05 | RDLTRL20M18M |
| 25 | 18 | 36,5 | 30 | 19,05 | RDLTRL25M18M |
| 25 | 20 | 36,5 | 30 | 19,05 | RDLTRL25M20M |
| Cotes de tubes impériales (pouces américains) | |||||
| Ø Tube1 | Ø Tube2 | L (mm) | F (mm) | B (mm) | Inox 316L |
| 1/4’’ | 1/8’’ | 27 | 10 | 19,05 | RDLTRL4I2I |
| 1/2’’ | 1/4’’ | 30 | 17 | 19,05 | RDLTRL8I4I |
| 1/2’’ | 3/8’’ | 30 | 17 | 19,05 | RDLTRL8I6I |
| 3/4’’ | 1/2’’ | 34 | 25 | 19,05 | RDLTRL12I8I |
| 1’’ | 3/4’’ | 36,5 | 30 | 19,05 | RDLTRL16I12I |
Les dimensions des produits ne sont pas contractuelles
