Croix Égale

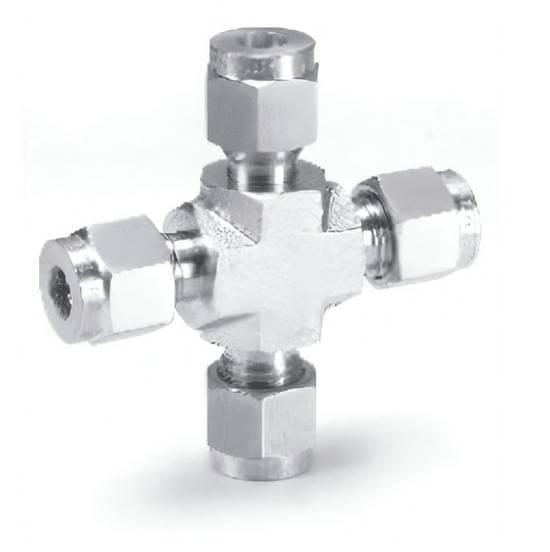

Croix égale

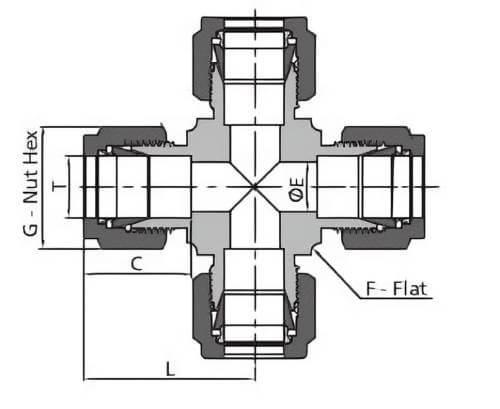

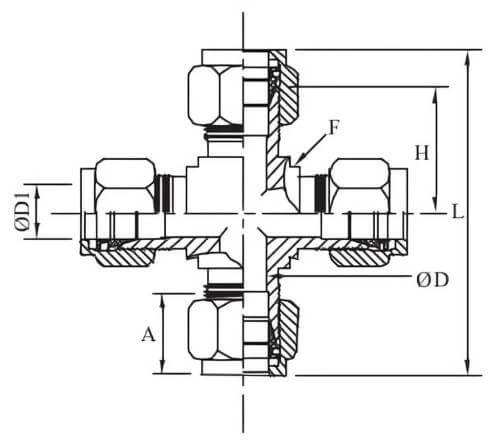

Schéma croix égale
DMD INOX
DMD INOX
Informations générales
Raccord union en croix en inox 316 permettant de connecter 4 tubes de même diamètre "T" entre eux
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| T Ø tube | G | F | Ø E | C | L | Référence |
| 6 | 14 | 4,8 | 12,7 | 15,3 | 27 | DCFUC6M |
| 8 | 16 | 6,4 | 15,9 | 16,2 | 29,9 | DCFUC8M |
| 10 | 19 | 7,9 | 20,6 | 17,2 | 33,5 | DCFUC10M |
| 12 | 22 | 9,5 | 20,6 | 22,8 | 36 | DCFUC12M |
| 14 | 25 | 12,7 | 23,8 | 24,4 | 37 | DCFUC14M |
| 16 | 25 | 13,5 | 23,8 | 24,4 | 37 | DCFUC16M |
| 18 | 30 | 15,1 | 27 | 24,4 | 38,3 | DCFUC18M |
| 20 | 32 | 15,9 | 34,9 | 26 | 44,6 | DCFUC20M |
| 22 | 32 | 18,3 | 34,9 | 26 | 44,7 | DCFUC22M |
| 25 | 38 | 21,8 | 34,9 | 31,3 | 49,2 | DCFUC25M |
| Tubes impériaux ( OD en fraction de pouce américain ) | ||||||
| T Ø tube | G | F | Ø E | C | L | Référence |
| 1/8" | 11,1 | 2,3 | 9,5 | 12,7 | 22,4 | DCFUC2I |
| 1/4" | 14,3 | 4,8 | 12,7 | 15,2 | 26,9 | DCFUC4I |
| 3/8" | 17,5 | 7,1 | 15,9 | 16,8 | 30,5 | DCFUC6I |
| 1/2" | 22,2 | 10,4 | 20,6 | 22,9 | 36,1 | DCFUC8I |
| 3/4" | 28,6 | 15,7 | 27 | 24,4 | 39,9 | DCFUC12I |
| 1" | 38,1 | 22,4 | 34,9 | 31,2 | 49 | DCFUC16I |
Les dimensions des produits ne sont pas contractuelles
