Coude Mâle 90°

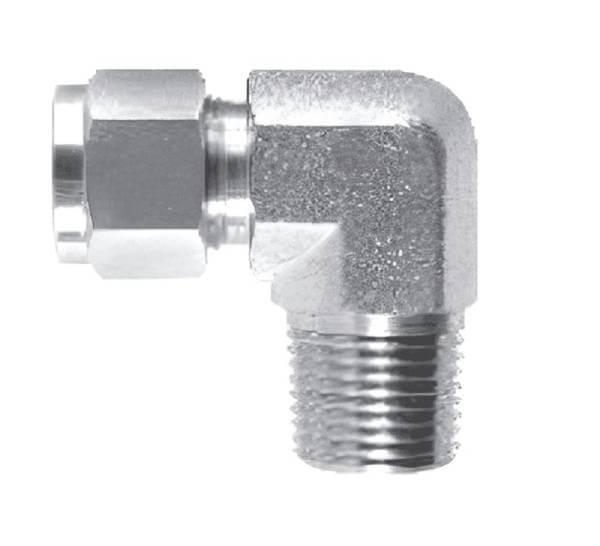

Coude mâle

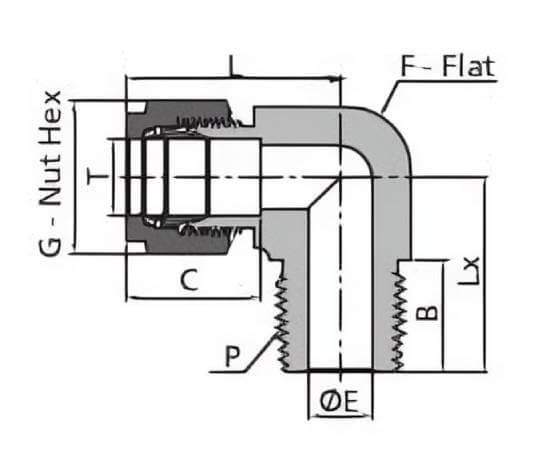

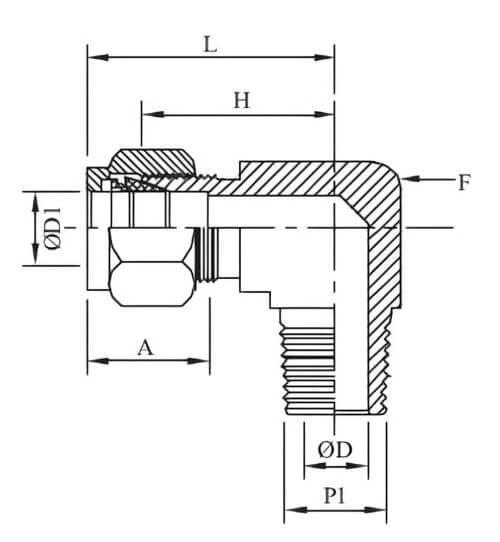

Schéma coude mâle
DMD INOX
Informations générales
Raccord à 90° mâle à visser en inox 316 permettant de connecter un tube de diamètre "T" à l'autre extrémité
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||||
| ØT | P Filetage | F | G | E | B | C | L | Lx | NPT | BSPT |
| 4 | 1/8" | 12,7 | 2,4 | 9,7 | 13,7 | 25,4 | 18,8 | DCFME4M2T | DCFMEIT4M2T | |
| 6 | 1/8" | 127 | 14 | 4,8 | 9,7 | 15,3 | 27 | 18,8 | DCFME6M2T | DCFMEIT6M2T |
| 6 | 1/4" | 12,7 | 14 | 4,8 | 14,2 | 15,3 | 27 | 23,4 | DCFME6M4T | DCFMEIT6M4T |
| 8 | 1/4" | 14,3 | 16 | 6,4 | 14,2 | 16,2 | 28,8 | 24,4 | DCFME8M4T | DCFMEIT8M4T |
| 8 | 3/8" | 17,5 | 16 | 6,4 | 14,2 | 16,2 | 30,6 | 26,2 | DCFME8M6T | DCFMEIT8M6T |
| 10 | 1/4" | 17,5 | 19 | 7,1 | 14,2 | 17,2 | 31,5 | 26,2 | DCFME10M4T | DCFMEIT10M4T |
| 10 | 3/8" | 17,5 | 19 | 7,9 | 14,2 | 17,2 | 31,5 | 26,2 | DCFME10M6T | DCFMEIT10M6T |
| 10 | 1/2" | 20,6 | 19 | 7,9 | 19,1 | 17,2 | 33,5 | 33 | DCFME10M8T | DCFMEIT10M8T |
| 12 | 1/4" | 20,6 | 22 | 7,1 | 14,2 | 22 | 36 | 28,4 | DCFME12M4T | DCFMEIT12M4T |
| 12 | 3/8" | 20,6 | 22 | 9,5 | 14,2 | 22 | 36 | 28,2 | DCFME12M6T | DCFMEIT12M6T |
| 12 | 1/2" | 20,6 | 22 | 9,5 | 19,1 | 22 | 36 | 33 | DCFME12M8T | DCFMEIT12M8T |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||||
| ØT | P Filetage | F | G | E | B | C | L | Lx | NPT | BSPT |
| 1/8" | 1/8" | 11,1 | 11,1 | 2,4 | 9,7 | 12,7 | 23,6 | 17,8 | DCFME2I2T | DCFMEIT2I2T |
| 1/4" | 1/4" | 12,7 | 14,3 | 4,8 | 14,2 | 15,2 | 26,9 | 23,4 | DCFME4I4T | DCFMEIT4I4T |
| 1/4" | 3/8" | 17,5 | 14,3 | 4,8 | 14,2 | 15,2 | 29,7 | 26,2 | DCFME4I6T | DCFMEIT4I6T |
| 3/8" | 3/8" | 17,5 | 17,5 | 7,1 | 14,2 | 16,8 | 31,2 | 26,2 | DCFME6I6T | DCFMEIT6I6T |
| 3/8" | 1/2" | 17,5 | 17,5 | 7,1 | 19,1 | 16,8 | 33,3 | 33 | DCFME6I8T | DCFMEIT6I8T |
| 1/2" | 1/4" | 20,6 | 22,2 | 10,4 | 14,2 | 22,9 | 36,1 | 28,2 | DCFME8I4T | DCFMEIT8I4T |
| 1/2" | 1/2" | 20,6 | 22,2 | 10,4 | 19,1 | 22,9 | 36,1 | 33 | DCFME8I8T | DCFMEIT8I8T |
Les dimensions des produits ne sont pas contractuelles
