Té Mâle

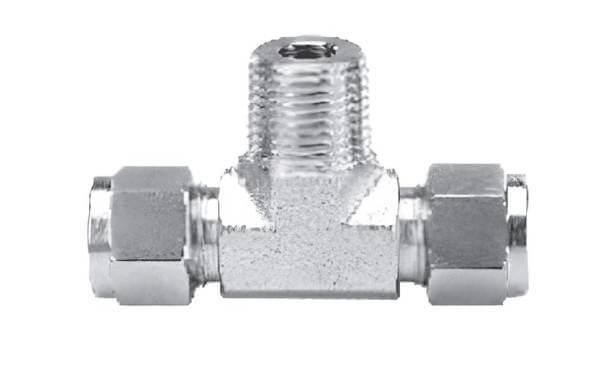

Té mâle

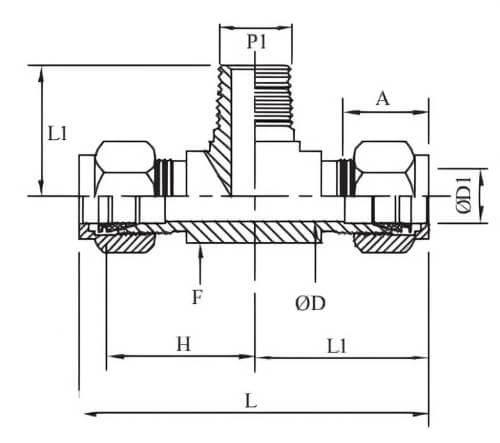

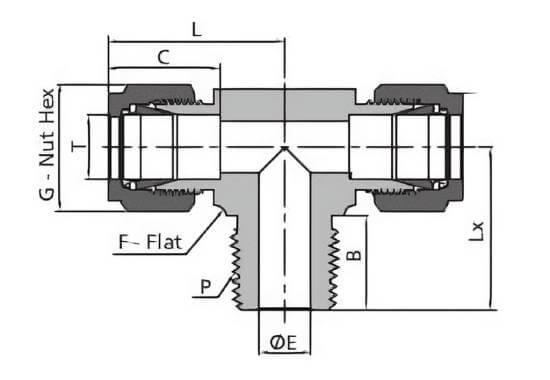

Schéma té mâle
DMD INOX
Informations générales
Raccord en té en inox 316 permettant de connecter 2 tubes de diamètre "T" sur la base et mâle à visser sur le piquage
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||||
| T Ø tube | P Filtage | G | F | C | E | B | Lx | L | NPT | BSPT |
| 6 | 1/8" | 14 | 12,7 | 15,3 | 4,8 | 9,7 | 18,8 | 27 | DCFMBT6M2T | DCFMBTIT6M2T |
| 6 | 1/4" | 14 | 12,7 | 15,3 | 4,8 | 14,2 | 23,4 | 27 | DCFMBT6M4T | DCFMBTIT6M4T |
| 8 | 1/4" | 16 | 15,9 | 16,2 | 6,4 | 14,2 | 25,4 | 29 ,0 | DCFMBT8M4T | DCFMBTIT8M4T |
| 10 | 1/4" | 19 | 20,6 | 17,2 | 7,9 | 14,2 | 28,2 | 33,5 | DCFMBT10M4T | DCFMBTIT10M4T |
| 10 | 1/2" | 19 | 20,6 | 17,2 | 7,9 | 19,1 | 28,2 | 33,5 | DCFMBT10M8T | DCFMBTIT10M8T |
| 12 | 1/4" | 22 | 20,6 | 22,8 | 7,9 | 14,2 | 28,2 | 36 | DCFMBT12M4T | DCFMBTIT12M4T |
| 12 | 1/2" | 22 | 20,6 | 22,8 | 9,5 | 19,1 | 28,2 | 36 | DCFMBT12M8T | DCFMBTIT12M8T |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||||
| T Ø tube | P Filtage | G | F | C | E | B | Lx | L | NPT | BSPT |
| 1/8" | 1/8" | 11,1 | 11,1 | 12,7 | 2,3 | 9,7 | 17,8 | 23,6 | DCFMBT2I2T | DCFMBTIT2I2T |
| 1/4" | 1/4" | 14,3 | 14,3 | 15,2 | 4,8 | 14,2 | 23,4 | 26,9 | DCFMBT4I4T | DCFMBTIT4I4T |
| 3/8" | 3/8" | 17,5 | 20,6 | 16,3 | 7,1 | 14,2 | 28,2 | 33,3 | DCFMBT6I6T | DCFMBTIT6I6T |
| 1/2" | 1/4" | 22,2 | 20,6 | 22,9 | 9,7 | 14,2 | 28,2 | 36,1 | DCFMBT8I4T | DCFMBTIT8I4T |
| 1/2" | 1/2" | 22,2 | 20,6 | 22,9 | 10,4 | 19,1 | 33 | 36,1 | DCFMBT8I8T | DCFMBTIT8I8T |
Les dimensions des produits ne sont pas contractuelles
