Té Égal

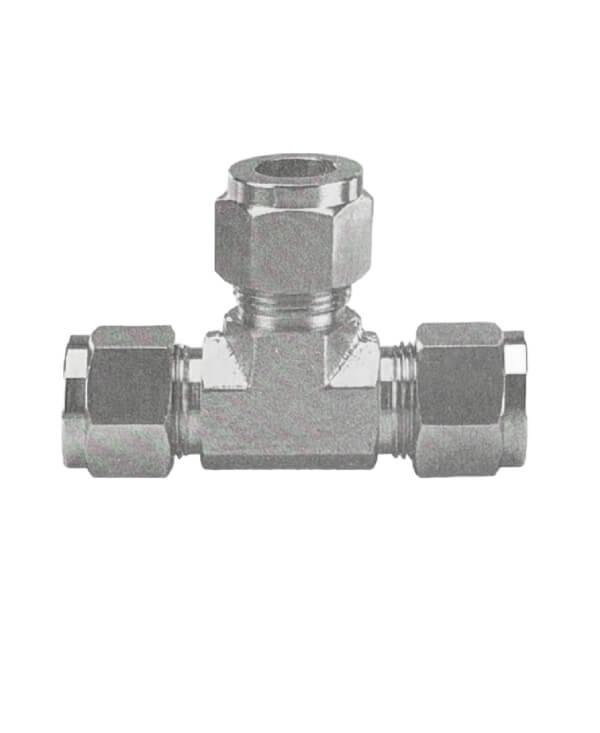

Té égal

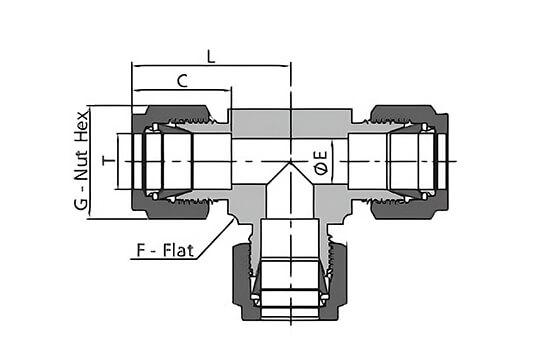

Schéma té égal
DMD INOX
Informations générales
Raccord union en té en inox 316 permettant de connecter 3 tubes de même diamètre "T" entre eux
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| T Ø tube | G | F | Ø E | C | L | Référence |
| 3 | 12 | 9,5 | 2,4 | 12,9 | 22,3 | DCFUT3M |
| 4 | 12 | 12,7 | 2,4 | 13,7 | 25,4 | DCFUT4M |
| 6 | 14 | 12,7 | 4,8 | 15,3 | 27 | DCFUT6M |
| 8 | 16 | 15,9 | 6,4 | 16,2 | 29,9 | DCFUT8M |
| 10 | 19 | 17,5 | 7,9 | 17,2 | 31,5 | DCFUT10M |
| 12 | 22 | 20,6 | 9,5 | 22,8 | 36 | DCFUT12M |
| 14 | 25 | 25,4 | 11,1 | 24,4 | 38,8 | DCFUT14M |
| 16 | 25 | 25,4 | 12,7 | 24,4 | 38,8 | DCFUT16M |
| 18 | 30 | 27 | 15,1 | 24,4 | 38,8 | DCFUT18M |
| 20 | 32 | 34,9 | 15,9 | 26 | 44,6 | DCFUT20M |
| 22 | 32 | 34,9 | 18,3 | 26 | 44,6 | DCFUT22M |
| 25 | 38 | 34,9 | 21,8 | 31,3 | 49,1 | DCFUT25M |
| Tubes ISO (DN en pouce ISO) | ||||||
| T Ø tube | C | Ø E | F | G | L | Référence |
| 13,7 | 25,4 | 24,3 | 10,2 | 23,5 | 40 | DCFUT4S |
| 17,2 | 30 | 27 | 14 | 29,5 | 44,2 | DCFUT6S |
| 21,3 | 36 | 32,5 | 18,1 | 29,5 | 48,6 | DCFUT8S |
| 26,9 | 40 | 36,1 | 23,7 | 31,7 | 50 | DCFUT12S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| T Ø tube | C | Ø E | F | G | L | Référence |
| 1/8” | 11,1 | 9,5 | 2,3 | 12,7 | 24,4 | DCFUT2I |
| 3/16” | 12,7 | 11,1 | 3 | 13,7 | 24,4 | DCFUT3I |
| ¼” | 14,3 | 12,7 | 4,8 | 15,2 | 26,9 | DCFUT4I |
| 3/8” | 17,5 | 15,9 | 7,1 | 16,8 | 30,5 | DCFUT6I |
| ½” | 22,2 | 20,6 | 10,4 | 22,9 | 36,1 | DCFUT8I |
| ¾” | 25,4 | 27 | 15,7 | 24,4 | 39,9 | DCFUT12I |
| 1” | 38,1 | 34,9 | 22,4 | 31,2 | 49 | DCFUT16I |
Les dimensions des produits ne sont pas contractuelles
