Coude Mâle 45°
Coude mâle 45°

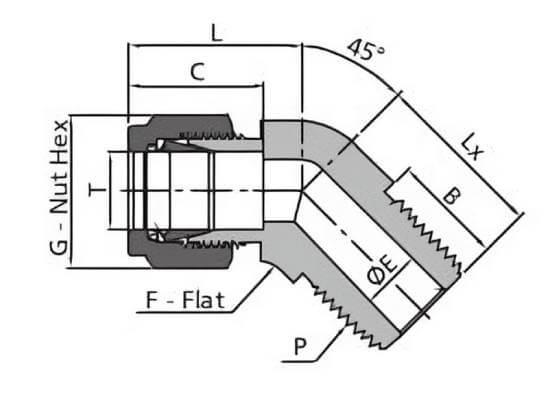

Schéma coude mâle 45°
DMD INOX
Informations générales
Raccord à 45° mâle à visser en inox 316 permettant de connecter un tube de diamètre "T" à l'autre extrémité
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||||||
| ØT | P Filetage | F | G | E | B | C | L | Lx | NPT | BSPT |
| 6 | 1/8" | 12,7 | 14 | 4,8 | 9,7 | 15,3 | 23,4 | 16,8 | DCFM45E6M2T | DCFM45EIT6M2T |
| 6 | 1/4" | 12,7 | 14 | 4,8 | 14,2 | 15,3 | 23,4 | 21,8 | DCFM45E6M4T | DCFM45EIT6M4T |
| 10 | 1/4" | 17,5 | 19 | 7,9 | 14,2 | 16,2 | 26,6 | 24,1 | DCFM45E10M4T | DCFM45EIT10M4T |
| 12 | 3/8" | 20,6 | 22 | 9,5 | 19,1 | 22,8 | 29,1 | 24,1 | DCFM45E12M6T | DCFM45EIT12M6T |
| 12 | 1/2" | 20,6 | 22 | 9,5 | 19,1 | 22,8 | 30,7 | 29,7 | DCFM45E12M8T | DCFM45EIT12M8T |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||||||
| ØT | P Filetage | F | G | E | B | C | L | Lx | NPT | BSPT |
| 1/4" | 1/4" | 12,7 | 14,3 | 4,8 | 14,2 | 15,2 | 24,6 | 21,1 | DCFM45E4I4T | DCFM45EIT4I4T |
| 3/8" | 3/8" | 17,5 | 17,5 | 7,1 | 14,2 | 16,8 | 29,2 | 24,1 | DCFM45E6I6T | DCFM45EiT6I6T |
