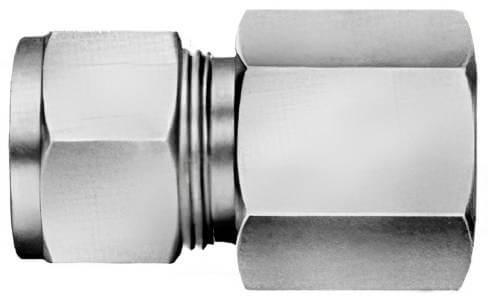

Union Femelle
Union femelle

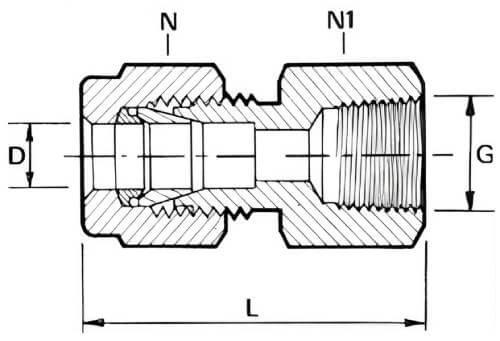

Schéma union femelle
DMD INOX
Informations générales
Raccord femelle à visser en inox 316L permettant de connecter un tube de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPP |
| 2 | 1/8" | 11 | 14 | 30 | RDBUF2M5N | RDBUF2M5GC |
| 4 | 1/8" | 13 | 14 | 30 | RDBUF4M5N | RDBUF4M5GC |
| 6 | 1/8" | 14 | 14 | 30 | RDBUF6M5N | RDBUF6M5GC |
| 6 | 1/4" | 14 | 19 | 35 | RDBUF6M8N | RDBUF6M8GC |
| 6 | 3/8" | 14 | 22 | 40 | RDBUF6M12N | RDBUF6M12GC |
| 6 | 1/2" | 14 | 27 | 46 | RDBUF6M15N | RDBUF6M15GC |
| 8 | 1/4" | 17 | 19 | 35 | RDBUF8M8N | RDBUF8M8GC |
| 8 | 3/8" | 17 | 22 | 40 | RDBUF8M12N | RDBUF8M12GC |
| 8 | 1/2" | 17 | 27 | 46 | RDBUF8M15N | RDBUF8M15GC |
| 10 | 1/4" | 19 | 19 | 35 | RDBUF10M8N | RDBUF10M8GC |
| 10 | 3/8" | 19 | 22 | 40 | RDBUF10M12N | RDBUF10M12GC |
| 10 | 1/2" | 19 | 27 | 46 | RDBUF10M15N | RDBUF10M15GC |
| 12 | 1/4" | 22 | 19 | 35 | RDBUF12M8N | RDBUF12M8GC |
| 12 | 3/8" | 22 | 22 | 40 | RDBUF12M12N | RDBUF12M12GC |
| 12 | 1/2" | 22 | 27 | 46 | RDBUF12M15N | RDBUF12M15GC |
| 14 | 1/4" | 24 | 19 | 35 | RDBUF14M8N | RDBUF14M8GC |
| 14 | 1/2" | 24 | 27 | 46 | RDBUF14M15N | RDBUF14M15GC |
| 16 | 1/2" | 27 | 27 | 47 | RDBUF16M15N | RDBUF16M15GC |
| 16 | 3/4" | 27 | 32 | 49 | RDBUF16M20N | RDBUF16M20GC |
| 18 | 1/2" | 32 | 27 | 48 | RDBUF18M15N | RDBUF18M15GC |
| 18 | 3/4" | 32 | 32 | 50 | RDBUF18M20N | RDBUF18M20GC |
| 20 | 3/4" | 32 | 32 | 51 | RDBUF20M20N | RDBUF20M20GC |
| 20 | 1" | 32 | 41 | 60 | RDBUF20M25N | RDBUF20M25GC |
| 25 | 3/4" | 41 | 41 | 52 | RDBUF25M20N | RDBUF25M20GC |
| 25 | 1" | 41 | 41 | 60 | RDBUF25M25N | RDBUF25M25GC |
| Tubes ISO (DN en pouce ISO) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPP |
| 13,7 | 1/4" | 25 | 19 | 35 | RDBUF4S8N | RDBUF4S8GC |
| 13,7 | 1/2" | 25 | 27 | 46 | RDBUF4S15N | RDBUF4S15GC |
| 17,2 | 1/2" | 30 | 27 | 48 | RDBUF6S15N | RDBUF6S15GC |
| 21,3 | 1/2" | 35 | 32 | 50 | RDBUF8S15N | RDBUF8S15GC |
| 26,9 | 1" | 41 | 41 | 52 | RDBUF12S25N | RDBUF12S25GC |
| 33,7 | 1" | 45 | 45 | 58 | RDBUF16S25N | RDBUF16S25GC |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPP |
| 1/8" | 1/8" | 13 | 14 | 30 | RDBUF2I5N | RDBUF2I5GC |
| 1/8" | 1/4" | 13 | 19 | 30 | RDBUF2I8N | RDBUF2I8GC |
| 1/4" | 1/8" | 14 | 14 | 30 | RDBUF4I5N | RDBUF4I5GC |
| 1/4" | 1/4" | 14 | 19 | 35 | RDBUF4I8N | RDBUF4I8GC |
| 1/4" | 3/8" | 14 | 22 | 40 | RDBUF4I12N | RDBUF4I12GC |
| 1/4" | 1/2" | 14 | 27 | 46 | RDBUF4I15N | RDBUF4I15GC |
| 3/8" | 1/4" | 19 | 19 | 35 | RDBUF6I8N | RDBUF6I8GC |
| 3/8" | 3/8" | 19 | 22 | 40 | RDBUF6I12N | RDBUF6I12GC |
| 3/8" | 1/2" | 19 | 27 | 46 | RDBUF6I15N | RDBUF6I15GC |
| 1/2" | 1/4" | 22 | 19 | 35 | RDBUF8I8N | RDBUF8I8GC |
| 1/2" | 3/8" | 22 | 22 | 40 | RDBUF8I12N | RDBUF8I12GC |
| 1/2" | 1/2" | 22 | 27 | 46 | RDBUF8I15N | RDBUF8I15GC |
| 1/2" | 3/4" | 22 | 32 | 50 | RDBUF8I20N | RDBUF8I20GC |
| 3/4" | 1/2" | 32 | 27 | 48 | RDBUF12I15N | RDBUF12I15GC |
| 3/4" | 3/4" | 32 | 32 | 51 | RDBUF12I20N | RDBUF12I20GC |
| 3/4" | 1" | 32 | 41 | 55 | RDBUF12I25N | RDBUF12I25GC |
| 1" | 3/4" | 41 | 41 | 52 | RDBUF16I20N | RDBUF16I20GC |
| 1" | 1" | 41 | 41 | 60 | RDBUF16I25N | RDBUF16I25GC |
