Coude Femelle

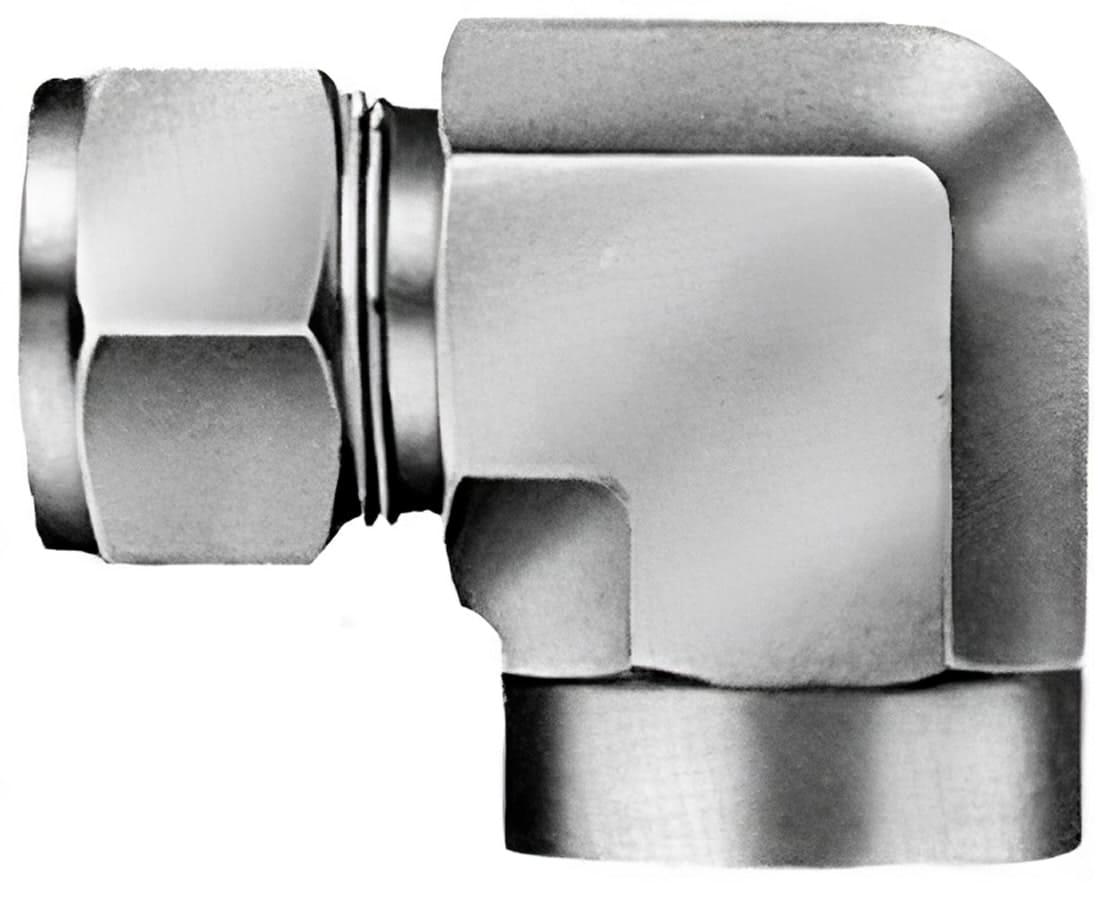

Coude femelle

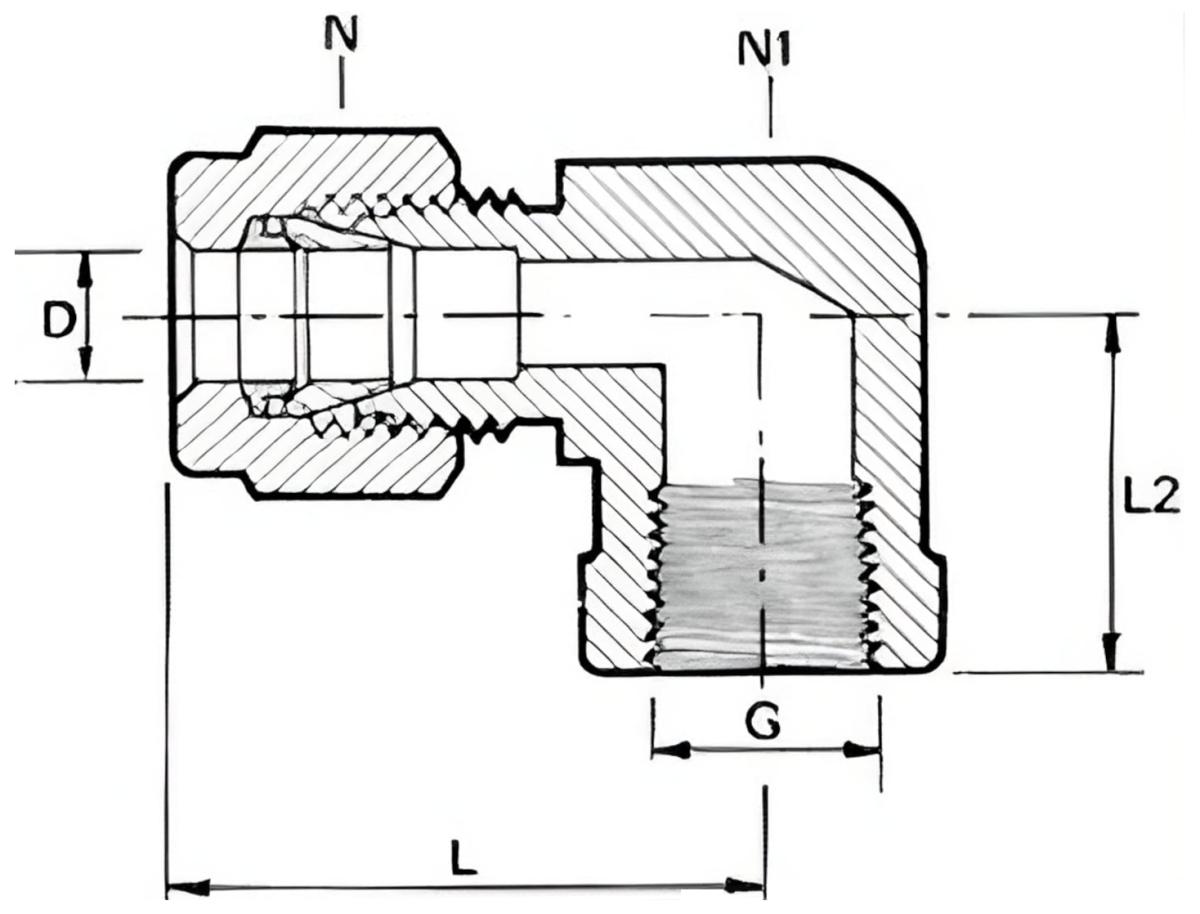

Schéma coude femelle
DMD INOX
Informations générales
Raccord femelle à visser à 90° en inox 316L permettant de connecter un tube de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPP |
| 4 | 1/8" | 13 | 10 | 25 | 12 | RDBCF4M5N | RDBCF4M5GC |
| 6 | 1/8" | 14 | 10 | 25 | 12 | RDBCF6M5N | RDBCF6M5GC |
| 6 | 1/4" | 14 | 10 | 27 | 15 | RDBCF6M8N | RDBCF6M8GC |
| 8 | 1/4" | 17 | 10 | 28 | 16 | RDBCF8M8N | RDBCF8M8GC |
| 10 | 1/4" | 19 | 14 | 33 | 16 | RDBCF10M8N | RDBCF10M8GC |
| 10 | 1/2" | 19 | 19 | 33 | 19 | RDBCF10M15N | RDBCF10M15GC |
| 12 | 1/4" | 22 | 19 | 35 | 17 | RDBCF12M8N | RDBCF12M8GC |
| 12 | 1/2" | 22 | 19 | 37 | 19 | RDBCF12M15N | RDBCF12M15GC |
| 14 | 1/2" | 24 | 19 | 38 | 19 | RDBCF14M15N | RDBCF14M15GC |
| 20 | 1/2" | 32 | 27 | 46 | 24 | RDBCF20M15N | RDBCF20M15GC |
| 25 | 1" | 41 | 37 | 50 | 28 | RDBCF25M25N | RDBCF25M25GC |
| Tubes ISO (DN en pouce ISO) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPP |
| 13,7 | 1/2" | 25 | 19 | 38 | 19 | RDBCF4S15N | RDBCF4S15GC |
| 17,2 | 1/2" | 30 | 27 | 49 | 24 | RDBCF6S15N | RDBCF6S15GC |
| 21,3 | 3/4" | 35 | 30 | 46 | 28 | RDBCF8S20N | RDBCF8S20GC |
| 26,9 | 1" | 41 | 40 | 51 | 28 | RDBCF12S25N | RDBCF12S25GC |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPP |
| 1/8" | 1/8" | 10 | 10 | 24 | 12 | RDBCF2I5N | RDBCF2I5GC |
| 1/4" | 1/4" | 14 | 10 | 28 | 15 | RDBCF4I8N | RDBCF4I8GC |
| 3/8" | 1/4" | 19 | 10 | 30 | 16 | RDBCF6I8N | RDBCF6I8GC |
| 1/2" | 1/4" | 22 | 19 | 35 | 17 | RDBCF8I8N | RDBCF8I8GC |
| 1/2" | 1/2" | 22 | 19 | 37 | 19 | RDBCF8I15N | RDBCF8I15GC |
| 3/4" | 3/4" | 32 | 27 | 46 | 24 | RDBCF12I20N | RDBCF12I20GC |
| 1" | 1" | 41 | 35 | 50 | 27 | RDBCF16I25N | RDBCF16I25GC |
Les dimensions des produits ne sont pas contractuelles
