Coude Mâle

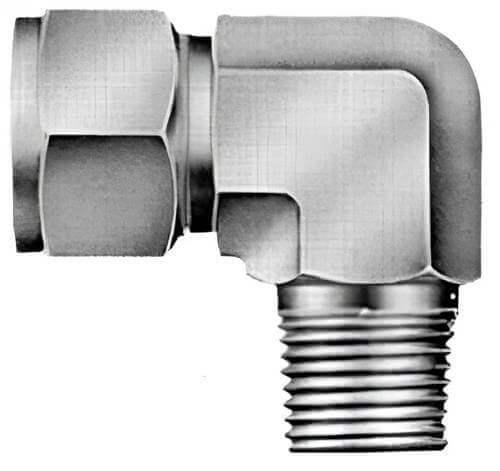

Coude mâle

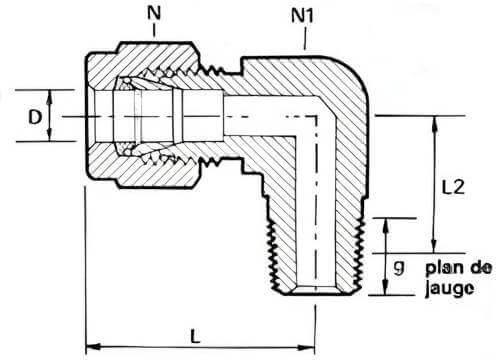

Schéma coude mâle
DMD INOX
Informations générales
Raccord à 90° mâle à visser en inox 316L permettant de connecter un tube de diamètre "D" à l'autre extrémité
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 4 | 1/8" | 13 | 10 | 25 | 12 | RDBCM4M5N | RDBCM4M5G |
| 6 | 1/8" | 14 | 10 | 25 | 12 | RDBCM6M2N | RDBCM6M2G |
| 6 | 1/4" | 14 | 10 | 27 | 15 | RDBCM6M8N | RDBCM6M8G |
| 8 | 1/4" | 17 | 10 | 28 | 16 | RDBCM8M8N | RDBCM8M8G |
| 10 | 1/4" | 19 | 14 | 33 | 16 | RDBCM10M8N | RDBCM10M8G |
| 10 | 1/2" | 19 | 19 | 33 | 19 | RDBCM10M15N | RDBCM10M15G |
| 12 | 1/4" | 22 | 19 | 35 | 17 | RDBCM12M8N | RDBCM12M8G |
| 12 | 1/2" | 22 | 19 | 37 | 19 | RDBCM12M15N | RDBCM12M15G |
| 14 | 1/2" | 24 | 19 | 38 | 19 | RDBCM14M15N | RDBCM14M15G |
| 20 | 1/2" | 32 | 27 | 46 | 24 | RDBCM20M15N | RDBCM20M15G |
| 25 | 1" | 41 | 37 | 50 | 28 | RDBCM25M25N | RDBCM25M25G |
| Tubes ISO (DN en pouce ISO) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 13,7 | 1/2" | 25 | 19 | 38 | 19 | RDBCM4S15N | RDBCM4S15G |
| 17,2 | 1/2" | 30 | 27 | 49 | 24 | RDBCM6S15N | RDBCM6S15G |
| 21,3 | 3/4" | 35 | 30 | 46 | 28 | RDBCM8S20N | RDBCM8S20G |
| 26,9 | 1" | 41 | 40 | 51 | 28 | RDBCM12S25N | RDBCM12S25G |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 1/8" | 1/8" | 10 | 10 | 24 | 12 | RDBCM2I5N | RDBCM2I5G |
| 1/4" | 1/4" | 14 | 10 | 28 | 15 | RDBCM4I8N | RDBCM4I8G |
| 3/8" | 1/4" | 19 | 10 | 30 | 16 | RDBCM6I8N | RDBCM6I8G |
| 1/2" | 1/4" | 22 | 19 | 35 | 17 | RDBCM8I8N | RDBCM8I8G |
| 1/2" | 1/2" | 22 | 19 | 37 | 19 | RDBCM8I15N | RDBCM8I15G |
| 3/4" | 3/4" | 32 | 27 | 46 | 24 | RDBCM12I20N | RDBCM12I20G |
| 1" | 1" | 41 | 35 | 50 | 27 | RDBCM16I25N | RDBCM16I25G |
Les dimensions des produits ne sont pas contractuelles
