Té Mâle Renversé

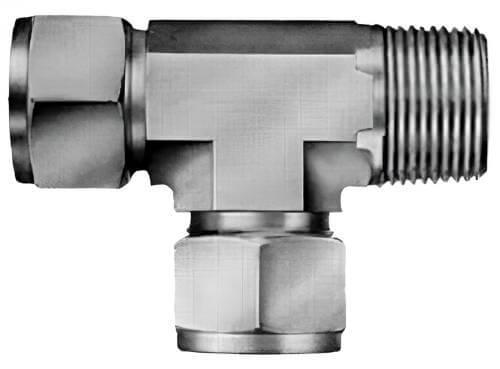

Té mâle renversé

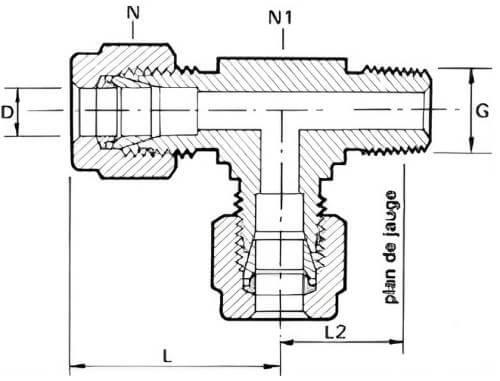

Schéma té mâle renversé
DMD INOX
Informations générales
Raccord en té inox 316L permettant de connecter 2 tubes de diamètre "D" à 90° et mâle à visser à l'autre extrémité de la base
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 4 | 1/8" | 13 | 10 | 25 | 12 | RDBTMR4M5N | RDBTMR4M5G |
| 6 | 1/8" | 14 | 10 | 25 | 12 | RDBTMR6M5N | RDBTMR6M5G |
| 6 | 1/4" | 14 | 10 | 27 | 15 | RDBTMR6M8N | RDBTMR6M8G |
| 8 | 1/4" | 17 | 10 | 28 | 16 | RDBTMR8M8N | RDBTMR8M8G |
| 10 | 1/4" | 19 | 14 | 33 | 16 | RDBTMR10M8N | RDBTMR10M8G |
| 10 | 1/2" | 19 | 19 | 33 | 19 | RDBTMR10M15N | RDBTMR10M15G |
| 12 | 1/4" | 22 | 19 | 35 | 17 | RDBTMR12M8N | RDBTMR12M8G |
| 12 | 1/2" | 22 | 19 | 37 | 19 | RDBTMR12M15N | RDBTMR12M15G |
| 14 | 1/2" | 24 | 19 | 38 | 19 | RDBTMR14M15N | RDBTMR14M15G |
| 20 | 1/2" | 32 | 27 | 46 | 24 | RDBTMR20M15N | RDBTMR20M15G |
| 25 | 1" | 41 | 35 | 50 | 28 | RDBTMR25M25N | RDBTMR25M25G |
| Tubes ISO (DN en pouce ISO) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 13,7 | 1/2" | 25 | 19 | 38 | 19 | RDBTMR4S15N | RDBTMR4S15G |
| 17,2 | 1/2" | 30 | 27 | 43 | 24 | RDBTMR6S15N | RDBTMR6S15G |
| 21,3 | 3/4" | 35 | 30 | 46 | 28 | RDBTMR8S20N | RDBTMR8S20G |
| 26,9 | 1" | 41 | 40 | 51 | 28 | RDBTMR12S25N | RDBTMR12S25G |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 1/8" | 1/8" | 10 | 10 | 24 | 12 | RDBTMR2I5N | RDBTMR2I5G |
| 1/4" | 1/4" | 14 | 10 | 28 | 15 | RDBTMR4I8N | RDBTMR4I8G |
| 3/8" | 1/4" | 19 | 10 | 30 | 16 | RDBTMR6I8N | RDBTMR6I8G |
| 1/2" | 1/4" | 22 | 19 | 35 | 17 | RDBTMR8I8N | RDBTMR8I8G |
| 1/2" | 1/2" | 22 | 19 | 37 | 19 | RDBTMR8I15N | RDBTMR8I15G |
| 3/4" | 3/4" | 32 | 27 | 46 | 24 | RDBTMR12I20N | RDBTMR12I20G |
| 1" | 1" | 41 | 35 | 50 | 27 | RDBTMR16I25N | RDBTMR16I25G |
Les dimensions des produits ne sont pas contractuelles
