Té Mâle

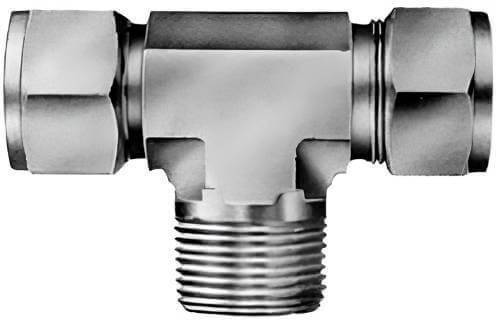

Té mâle

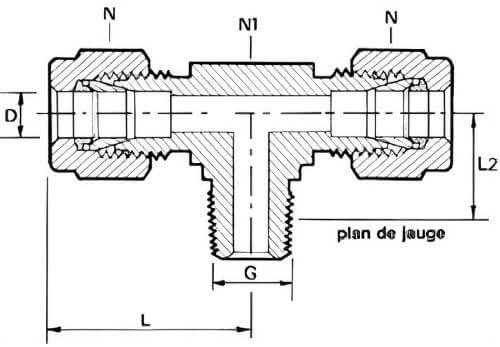

Schéma té mâle
DMD INOX
Informations générales
Raccord en té en inox 316L permettant de connecter 2 tubes de diamètre "D" sur la base et mâle à visser sur le piquage
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 4 | 1/8" | 13 | 10 | 25 | 12 | RDBTM4M5N | RDBTM4M5G |
| 6 | 1/8" | 14 | 10 | 25 | 12 | RDBTM6M5N | RDBTM6M5G |
| 6 | 1/4" | 14 | 10 | 27 | 15 | RDBTM6M8N | RDBTM6M8G |
| 8 | 1/4" | 17 | 10 | 28 | 16 | RDBTM8M8N | RDBTM8M8G |
| 10 | 1/4" | 19 | 14 | 33 | 16 | RDBTM10M8N | RDBTM10M8G |
| 10 | 1/2" | 19 | 19 | 33 | 19 | RDBTM10M15N | RDBTM10M15G |
| 12 | 1/4" | 22 | 19 | 35 | 17 | RDBTM12M8N | RDBTM12M8G |
| 12 | 1/2" | 22 | 19 | 37 | 19 | RDBTM12M15N | RDBTM12M15G |
| 14 | 1/2" | 24 | 19 | 38 | 19 | RDBTM14M15N | RDBTM14M15G |
| 20 | 1/2" | 32 | 27 | 46 | 24 | RDBTM20M15N | RDBTM20M15G |
| 25 | 1" | 41 | 35 | 50 | 28 | RDBTM25M25N | RDBTM25M25G |
| Tubes ISO (DN en pouce ISO) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 13,7 | 1/2" | 25 | 19 | 38 | 19 | RDBTM4S15N | RDBTM4S15G |
| 17,2 | 1/2" | 30 | 27 | 43 | 24 | RDBTM6S15N | RDBTM6S15G |
| 21,3 | 3/4" | 35 | 30 | 46 | 28 | RDBTM8S20N | RDBTM8S20G |
| 26,9 | 1" | 41 | 40 | 51 | 28 | RDBTM12S25N | RDBTM12S25G |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| ØD | G Filetage | N (mm) | N1 (mm) | L (mm) | L2 (mm) | NPT | BSPT |
| 1/8" | 1/8" | 10 | 10 | 24 | 12 | RDBTM2I5N | RDBTM2I5G |
| 1/4" | 1/4" | 14 | 10 | 28 | 15 | RDBTM4I8N | RDBTM4I8G |
| 3/8" | 1/4" | 19 | 10 | 30 | 16 | RDBTM6I8N | RDBTM6I8G |
| 1/2" | 1/4" | 22 | 19 | 35 | 17 | RDBTM8I8N | RDBTM8I8G |
| 1/2" | 1/2" | 22 | 19 | 37 | 19 | RDBTM8I15N | RDBTM8I15G |
| 3/4" | 3/4" | 32 | 27 | 46 | 24 | RDBTM12I20N | RDBTM12I20G |
| 1" | 1" | 41 | 35 | 50 | 27 | RDBTM16I25N | RDBTM16I25G |
Les dimensions des produits ne sont pas contractuelles
