Coude Égal

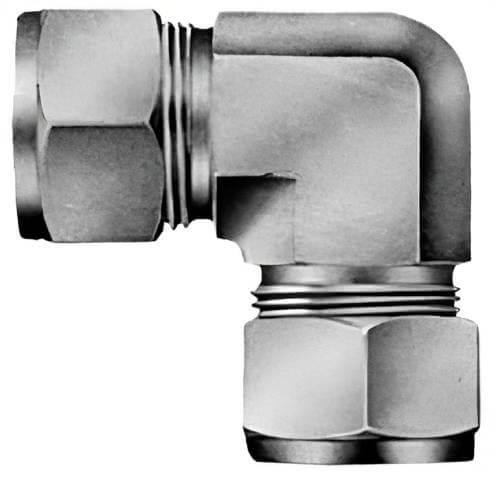

Coude égal 90°

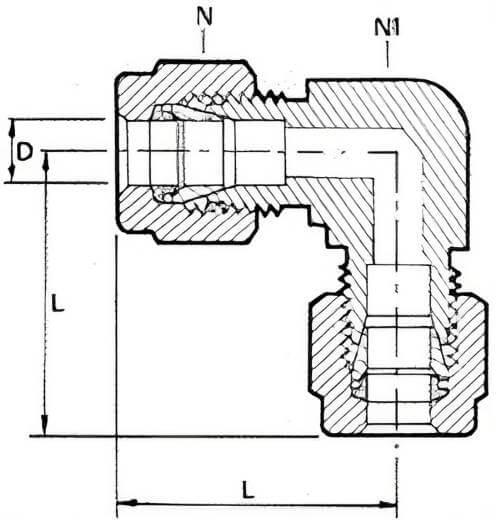

Schéma coude égal
DMD INOX
Informations générales
Raccord union coudé à 90° en inox 316L permettant de connecter un tube d'un diamètre "D" à un autre tube de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 3 | 10 | 10 | 24 | RDBCE3M |
| 4 | 13 | 10 | 25 | RDBCE4M |
| 6 | 14 | 10 | 26 | RDBCE6M |
| 8 | 17 | 10 | 28 | RDBCE8M |
| 10 | 19 | 14 | 30 | RDBCE10M |
| 12 | 22 | 19 | 35 | RDBCE12M |
| 14 | 24 | 19 | 36 | RDBCE14M |
| 16 | 27 | 22 | 38 | RDBCE16M |
| 18 | 32 | 25 | 40 | RDBCE18M |
| 20 | 32 | 30 | 43 | RDBCE20M |
| 25 | 41 | 30 | 46 | RDBCE25M |
| Tubes ISO (DN en pouce ISO) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 13,7 | 25 | 22 | 36 | RDBCE4S |
| 17,2 | 35 | 25 | 40 | RDBCE6S |
| 21,3 | 35 | 30 | 43 | RDBCE8S |
| 26,9 | 41 | 30 | 46 | RDBCE12S |
| 33,7 | 45 | 40 | 52 | RDBCE16S |
| Tubes impériaux (OD en fraction de pouce américain) | ||||
| D Ø tube | N (mm) | N1 (mm) | L (mm) | Inox 316L |
| 1/8" | 10 | 10 | 24 | RDBCE2I |
| 3/16" | 12,7 | 10 | 25 | RDBCE3I |
| 1/4" | 14 | 10 | 26 | RDBCE4I |
| 3/8" | 19 | 14 | 30 | RDBCE6I |
| 1/2" | 28 | 19 | 35 | RDBCE8I |
| 3/4" | 32 | 25 | 40 | RDBCE12I |
| 1" | 41 | 30 | 46 | RDBCE16I |
Les dimensions des produits ne sont pas contractuelles
